Innovatív monoblokkos hőszivattyú rendszer integrált tárolóval

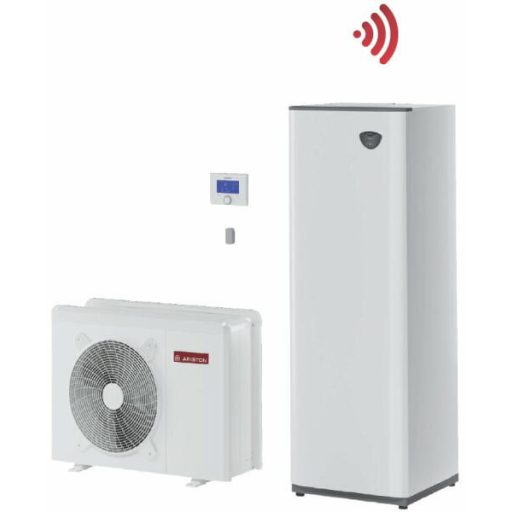

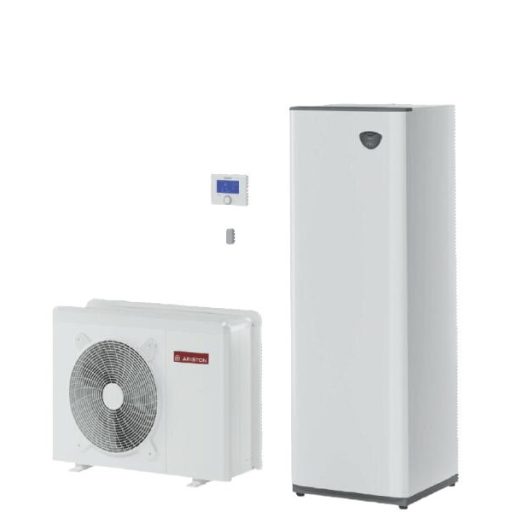

Az Ariston Nimbus Compact 35 M 2Z NET R32 egy komplett, helytakarékos megoldás, amely egyetlen rendszerben egyesíti a korszerű levegő/víz hőszivattyú technológiát és a használati melegvíz-ellátást. A monoblokkos kialakításnak köszönhetően a hűtőkör teljes egészében a kültéri egységben helyezkedik el hermetikusan lezárva, így az épületbe kizárólag vízvezetékek kerülnek bevezetésre, ami biztonságosabb és egyszerűbb telepítést eredményez. A 180 literes emaillozott HMV tároló XL vízvételi profiljával akár nagyobb családok igényeit is kielégíti, míg a beépített 4 kW teljesítményű elektromos fűtőpatron extrém hideg időjárási körülmények között is garantálja a folyamatos melegvíz-szolgáltatást. A rendszer képes 2 független fűtési/hűtési zóna egyidejű vezérlésére, így tökéletes választás többszintes vagy különálló funkciójú helyiségekkel rendelkező ingatlanok számára.
Kiemelt jellemzők és technológiai előnyök
- Inverteres DC kompresszor: Iker forgódugattyús szerkezettel a folyamatos teljesítmény-szabályozásért
- Magas hatásfokú működés: A++ energiaosztály fűtésben, A+ HMV készítésben, akár 193% szezonális hatásfok
- R32 hűtőközeg: Környezetbarát, alacsony GWP értékű (675) új generációs hűtőanyag, mindössze 1000g töltési mennyiség
- Ariston NET okosirányítás: Beépített Light Gateway WiFi modullal, távoli vezérlés okostelefonról, tabletről vagy számítógépről
- Sensys rendszervezérlő: Nagyméretű, háttérvilágításos kijelző, részletes fogyasztási statisztikák (napi, heti, havi, éves bontásban)
- Két zónás vezérlés: Két független fűtési/hűtési kör egyidejű szabályozása különböző hőigényű helyiségek számára
- Blue Fin bevonat: Korrózióálló felületkezelés a kültéri hőcserélőn a hosszú élettartamért
- Csendes működés: Mindössze 53 dB kültéri és 35 dB beltéri hangteljesítményszint
- Széles működési tartomány: -7°C külső hőmérsékletig is hatékony fűtés, +35°C-ig hűtési képesség
- Modulációs keringető szivattyúk: Mind a kültéri, mind a beltéri egységben energiatakarékos, szabályozható keringetés
- Napelemes kompatibilitás: Fotovoltaikus rendszerekhez csatlakoztatható a közvetlen zöldenergia-felhasználásért
- Gyors felfűtés: A 180 literes HMV tároló mindössze 2 óra 20 perc alatt éri el az üzemi hőmérsékletet
- Magnézium anódos védelem: Aktív korrózióvédelem a tartály hosszú élettartamáért
- Beépített biztonsági elemek: 8 literes tágulási tartály, 3-járatú szelep, túlnyomás védelem
- ErP megfelelőség: Teljes mértékben megfelel az európai energiahatékonysági előírásoknak
Kültéri és beltéri egység műszaki kivitelezése
A kültéri egység kompakt, 1016×756×350 mm-es méretekkel rendelkezik, így kisebb udvarokba, teraszokra is könnyen elhelyezhető. A szénkefe nélküli DC inverteres ventilátormotor biztosítja a halk, ám hatékony levegőáramlást, míg az egyenes bordázatú, Blue Fin bevonattal kezelt hőcserélő ellenáll a környezeti ártalmaknak. Maximum 6,3 kW fűtési teljesítményt (A7/W35 esetén) és 6,5 kW hűtési kapacitást (A35/W18 esetén) képes leadni, 5,1-es COP értékkel fűtéskor és 5,3-as EER értékkel hűtéskor. A maximális üzemi nyomás 50 bar, IP24 védelmi szinttel. A beltéri fali egység 608×1818×608 mm-es, falra szerelhető tartály, amely magában foglalja a komplett hidraulikai modult. A nagy hőátadó felületű csőkígyós hőcserélő biztosítja a hatékony melegvíz-előállítást, míg a 2×2 kW-os elektromos fűtőbetétek tartalék fűtési lehetőséget nyújtanak. A 640 liter/óra névleges áramlás elegendő akár padlófűtéses rendszerek üzemeltetéséhez is. 40°C-on kevert vízből 244 liter áll rendelkezésre, ami egy 4-5 fős család napi melegvíz-igényét kényelmesen fedezi.
Műszaki adatok áttekintő táblázata
| Kültéri egység specifikációi |
| Méretek (Sz×M×Mé) |
1016 × 756 × 350 mm |
| Elektromos csatlakozás |
230V, 50Hz, 1 fázis, max. 11A |
| Max. fűtési teljesítmény |
6,3 kW (A7/W35) / 4,5 kW (A-7/W35) |
| Max. hűtési teljesítmény |
6,5 kW (A35/W18) |
| Szezonális hatásfok (SCOP) |
134% (55°C) / 193% (35°C) |
| COP / EER értékek |
COP: 5,1 (A7/W35), 3,1 (A-7/W35) | EER: 5,3 |
| Hűtőközeg típusa |
R32 (1000g, GWP: 675, CO2 egyenérték: 0,94 t) |
| Hangteljesítményszint |
53 dB(A) |
| Vezetékhossz tartomány |
Minimum 5 m, maximum 30 m |
| Védelmi osztály |
IP24 |
| Beltéri egység specifikációi |
| Méretek (Sz×M×Mé) |
608 × 1818 × 608 mm |
| HMV tároló térfogata |
180 liter (XL vízvételi profil) |
| Kevert vízmennyiség 40°C-on |
244 liter |
| Felfűtési idő |
2 óra 20 perc |
| Tágulási tartály |
8 liter beépítve |
| Elektromos fűtőbetét |
2×2 kW (összesen 4 kW) |
| Névleges áramlás |
640 liter/óra |
| Hangteljesítményszint |
35 dB(A) |
| COP (beltéri) |
3,3 |
| Energiahatékonysági adatok |
| Fűtési energiaosztály |
A++ |
| HMV energiaosztály |
A+ |
| Éves energiafogyasztás |
2790 kWh/év |
Telepítés és rendszerintegráció
A Nimbus Compact rendszer telepítése egyszerűsített, köszönhetően a gyárilag előszerelt komponenseknek és a kompakt kialakításnak. A kültéri egység szabadon állítható vagy fali konzolra szerelhető, minimum 5 méter, maximum 30 méter vezetékhosszal köthető a beltéri egységhez. A falra szerelhető beltéri tárolóegység alsó csatlakozásai megkönnyítik a vízvezetékek bekötését. A csomag teljes körűen felszerelt: tartalmazza a Sensys rendszervezérlőt, a vezetékes külső hőmérséklet-érzékelőt és a Light Gateway WiFi modult is. A rendszer két független zóna vezérlésére alkalmas, így ideális split-level lakások, kétszintes családi házak vagy külön nappali-hálószoba fűtési igényekkel rendelkező ingatlanok számára. A szabályozó beállítható heti programokkal, időzített be-/kikapcsolással és komfort-eco üzemmódok váltásával teszi még gazdaságosabbá az üzemeltetést. Az Ariston NET alkalmazáson keresztül valós időben követhető a rendszer működése, módosíthatók a beállítások, és karbantartási megállapodás esetén a szervizközpont távdiagnosztikát is végezhet.
Karbantartás, üzembiztonsági jellemzők és élettartam
Az Ariston Nimbus Compact rendszer minimális karbantartási igénnyel üzemel. A kültéri egység hőcserélőjét évente javasolt tisztítani sűrített levegővel vagy vízzel, hogy megőrizze teljes hőátadási képességét. A magnézium aktív anóddal védett HMV tartály esetében szakszervizzel 2-3 évente ellenőriztetni kell az anód állapotát. A rendszer öndiagnosztikai funkciókkal rendelkezik, amely hibakódok formájában jelzi az esetleges működési rendellenességeket a Sensys kijelzőn vagy az Ariston NET alkalmazásban. A beépített túlnyomás- és fagyvédelem automatikusan aktiválódik kritikus helyzetekben. Az olasz gyártású készülék kiváló minőségű alkatrészekből épül fel: a kompresszor számítása minimum 10 éves élettartamra szól normál használat mellett, míg a tartály emaillozott bevonattal és anódvédelemmel 8-12 év élettartamot biztosít. A moduláris felépítésnek köszönhetően az egyes alkatrészek cserélhetők, így a rendszer teljes élettartama akár 15-20 évre is kitejedhet. Az éves szervizfelülvizsgálat során ellenőrzésre kerül a hűtőközeg mennyisége, a hőcserélők tisztasága, az elektromos kapcsolatok állapota és a vezérlőelektronika működése.
Gyakran ismételt kérdések
Milyen fűtési rendszerekkel kompatibilis a Nimbus Compact hőszivattyú?
A rendszer minden alacsony hőmérsékletű fűtési megoldással használható, ideálisan padlófűtéssel (35-45°C előremenő hőmérséklet), de nagyméretű radiátorokkal is üzemeltethető akár 55°C-os vízhőmérsékletig. A két zónás vezérlés lehetővé teszi, hogy különböző típusú fűtőtesteket használjunk az egyes körökben - például az emeleten padlófűtést, a földszinten radiátorokat. Hűtési üzemmódban fan-coil egységekkel vagy hűtő-fűtő mennyezeti panelekkel kombinálható a legnagyobb komfortért.
Mennyire gazdaságos a hőszivattyú üzemeltetése hideg téli időszakban?
Az Ariston Nimbus Compact -7°C külső hőmérsékletig még mindig 3,1-es COP értékkel dolgozik, ami azt jelenti, hogy 1 kWh villamos energia felhasználásával 3,1 kWh hőenergiát termel. Ennél hidegebben automatikusan bekapcsolnak a 4 kW-os elektromos fűtőbetétek, amelyek biztosítják a folyamatos fűtést extrém hidegben is. A szezonális hatásfok átlagosan 193% (35°C-os rendszerhőmérséklet esetén), így éves szinten akár 50-60%-os energiamegtakarítás érhető el hagyományos gázkazánhoz képest. Az éves 2790 kWh becsült villamosenergia-fogyasztás átlagos éghajlaton, 180 m² alapterületű, jól szigetelt ház fűtését és teljes HMV ellátását jelenti.
Garancia, szállítás és telepítési szolgáltatás
Az Ariston Nimbus Compact 35 M 2Z NET rendszerre a gyártó 3 év átfogó garanciát vállal, amely minden alkatrészre és a munkaórákra is kiterjed. A garancia érvényesítéséhez kötelező a szakképzett szerelő által végzett üzembe helyezés és az első karbantartás dokumentálása. A termék eredeti, bontatlan gyári csomagolásban kerül szállításra, amely tartalmazza a kültéri egységet, a beltéri tárolós egységet, a Sensys vezérlőt, a külső hőérzékelőt és a Light Gateway modult. A kétegységes rendszer szállítási súlya körülbelül 280 kg, így teherautós kiszállítást és rakodást igényel. A professzionális telepítés időtartama szakképzett installatőr csapat által 1-2 munkanap, amely magában foglalja a hidraulikai és elektromos bekötéseket, a rendszer feltöltését, légtelenítését és üzembe helyezését. A gyártó országos szervizháló és 0-24 órás telefonos ügyfélszolgálat biztosít háttértámogatást, míg az Ariston NET rendszeren keresztül távdiagnosztika is elérhető, amely sok esetben a helyszíni kiszállás nélkül oldja meg a problémákat.
