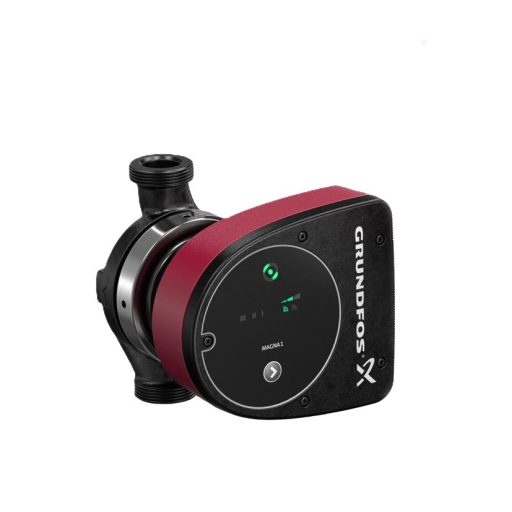

A Grundfos Magna1 25-100 Keringetőszivattyú Alapvető Jellemzői
A Magna1 sorozat egy korszerű nedvestengelyű keringetőszivattyú, amelyet kifejezetten fűtési és hűtési rendszerek igényeire terveztek. A szivattyú és motor egy integrált egységet alkot, amely karbantartásmentes üzemeltetést és hosszú élettartamot garantál. Minimális tömítőelemek (csupán két tömítőgyűrű) és egyszerű szerkezete miatt rendkívül megbízható és költséghatékony megoldás modern épületekben.
Főbb Jellemzők
- Nedvestengelyű konstrukció – szivattyú és motor egy egységet képez
- Nincs tengelytömítés – mindössze két tömítőgyűrű a teljes szerkezetben
- Beépített elektronikus szabályozó – adaptív teljesítményleválasztás a rendszer igényei szerint
- Kilenc vezérlési görbe – három arányos nyomáskülönbség, három állandó nyomás és három fix fordulatszámú görbe
- Alacsony energiafogyasztás – EuP direktíva megfelelőséggel (EEI: 0,22)
- Alacsony zajszint – csendes üzemeltetés
- Menetes csatlakozás (G 1½") – könnyű beépítés meglévő rendszerekbe
- Alkalmazható fűtési rendszerekben (főszivattyú, keverő körök, padlófűtés) és hűtési rendszerekben
- Használati melegvíz rendszerekben is használható
Műszaki Előnyök és Teljesítmény
A Magna1 25-100 sorozat intelligens szabályozótechnikájának köszönhetően a szivattyú automatikusan alkalmazkodik a rendszer aktuális igényeihez. Ez jelentős energiamegtakarítást eredményez, mivel a szivattyú nem teljes kapacitáson fut folyamatosan, hanem csak a szükséges teljesítményt szolgáltatja. A beépített Grundfos Blueflux technológia biztosítja a hatékony és stabil üzemeltetést. A maximális 10 bar nyomásfokozat (PN10) és az -10°C és +110°C közötti hőmérséklettartomány széleskörű alkalmazást tesz lehetővé. A szállított közeg természetes módon kenezi a csapágyakat, így nincs szükség külön kenőanyag-utánpótlásra.
Karbantartás és Üzemeltetés
A Magna1 keringetőszivattyú teljesen karbantartásmentes, ami jelentősen csökkenti az élettartam-költségeket. Az újrahasznosítás során felmerülő problémák megelőzése érdekében a szivattyúkban felhasznált anyagok típusát minimálisra redukálták (öntött vas szivattyúház, PES 30%GF járókerék), így az alapanyagok szétválasztása és visszaolvasítása egyszerűbb. A szivattyú telepítésekor lényeges, hogy a munkapont a méretezési tartományon belül essék az optimális működés érdekében. Az X4D védelmi osztály (kültéri IP54/IP44 alapon) és az F izolációs osztály magas szintű biztonságot nyújt. A szerkezet CE, VDE és EAC tanúsítvánnyal rendelkezik.
Műszaki Adatok és Specifikáció
| Folyadékparaméterek |
| Folyadékhőmérséklet tartomány |
-10 … +110 °C |
| Telepítési Adatok |
| Megengedett hőmérséklettartomány |
0 … 40 °C |
| Maximális üzemi nyomás |
10 bar |
| Nyomásfokozat |
PN10 |
| Csőcsatlakozás típusa |
G 1½" (menetes) |
| Beépítési hossz |
180 mm |
| Elektromos Paraméterek |
| Név leges feszültség |
1 × 230 V |
| Hálózati frekvencia |
50 Hz |
| Teljesítmény (P1) |
9 … 176 W |
| Maximális áramfogyasztás |
0,09 … 1,42 A |
| Szigetelési osztály (IEC 85) |
F |
| Védelmi osztály (IEC 34-5) |
X4D |
| Anyagösszetétel |
| Szivattyúház |
Öntött vas (EN-GJL-200 / ASTM A48-200B) |
| Járókerék |
PES 30%GF (műanyag-üvegszál erősítésű) |
| Egyéb Jellemzők |
| Energiahatékonysági index (EEI) |
0,22 |
| Szabályozás |
Beépített elektronikus szabályozó |
| Minősítés |
CE, VDE, EAC |
| Nettó tömeg |
4,38 kg |
| Össztömeg (csomagolással) |
4,78 kg |
| Szállítási térfogat |
0,012 m³ |
| Cikkszám (CKSZ) |
99221214 |
Gyakori Kérdések
Mennyire takarékos valójában a Magna1 25-100 keringetőszivattyú?
A beépített intelligens szabályozó technológiának köszönhetően a szivattyú 60%-ig terjedő energiamegtakarítást biztosíthat az azonos teljesítményű, szabályozás nélküli megoldásokhoz képest. Az EEI érték (0,22) az iparág leghatékonyabb osztályába sorolja ezt a szivattyút. A tényleges megtakarítás függ a rendszer jellegétől, a külső hőmérséklet változásaitól és az épület hőigényétől.
Milyen hosszú a Magna1 szivattyú élettartama, és valóban karbantartásmentes?
Igen, a Magna1 teljes mértékben karbantartásmentes, mivel a szállított folyadék természetes módon kenezi a csapágyakat, és nincs tengelytömítés, amely meghibásodhatna. Az élettartam rendszerint 10-15 év, attól függően, hogy milyen feltételek között üzemel és hogy a rendszer vízminősége megfelelő-e. Az alacsony anyagféleségszám (csupán öntött vas és műanyag) az újrahasznosítást is megkönnyíti a szivattyú végén.
Garancia és Szállítás
A Grundfos Magna1 25-100 180 PN10 keringetőszivattyú európai gyártmányú, a szokásos Grundfos garancia alatt áll. A termék CE, VDE és EAC tanúsítvánnyal rendelkezik, amely garantálja a biztonságos és normakonform üzemeltetést. Szállítása gyors, a kompakt méret (0,012 m³, 4,78 kg össztömeg) pedig könnyű kezelhetőséget biztosít. Az egyszerű menetes csatlakozás (G 1½") és az 180 mm-es beépítési hossz szinte minden fűtési rendszerbe könnyedén integrálható.
