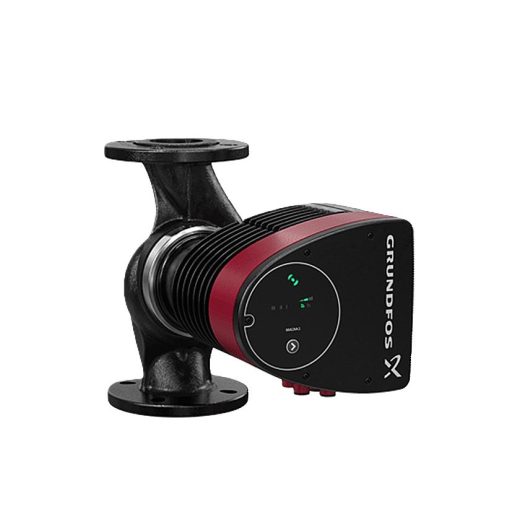

A Grundfos Magna1 40-60 F – Intelligens keringetőszivattyú
A Grundfos Magna1 40-60 F egy korszerű nedvestengelyű keringetőszivattyú, amely szivattyú és motor egy egységet alkot. Kompakt kialakítása és intelligens vezérlési rendszere miatt kitűnő választás korszerű fűtési és hűtési rendszerekhez. A szivattyúban nincs tengelytömítés, mindössze két tömítőgyűrű található az egész egységben, míg a csapágyak kenését a szállított közeg biztosítja. Ez a megoldás hosszú élettartamot és megbízható üzemeltetést tesz lehetővé.
Főbb jellemzők és alkalmazási területek
- Nedvestengelyű szerkezet – minimális tömítések, csökkentett karbantartási igény
- Beépített szabályozóval rendelkező kialakítás – adaptív teljesítmény a rendszer igényei szerint
- DIN szabvány szerinti karimás csatlakozás (DN 40, PN6/10)
- Fűtési rendszerekben alkalmazható: főszivattyú, keverő körök, felület fűtések
- Hűtési rendszerekben, valamint használati melegvíz rendszerekben is üzemeltethető
- Teljesítmény tartomány: 12-194 W, energiatakarékos üzemeltetés
- Szoknitermék: Grundfos Blueflux jelöléssel – környezetkímélő megoldás
- EuP direktívának megfelelő – szigorú energiahatékonysági előírások teljesítése
Műszaki előnyök és teljesítmény
A MAGNA1 sorozat szivattyúi kilenc intuitív jelzőfénnyel rendelkeznek a könnyű beállításhoz. Három arányos nyomáskülönbség görbe, három állandó nyomás görbe és három fix fordulatszámú görbe közül lehet választani. Ez a rugalmas vezérlés lehetővé teszi az optimális illesztést bármilyen rendszerkonfigurációhoz. Az energiahatékonysági index (EEI) mindössze 0,21, amely jelentős költségmegtakarítást eredményez az üzemeltetés során. A szivattyú CE, VDE és EAC minősítéssel rendelkezik, biztosítva a teljes európai és nemzetközi megfelelőséget.
Karbantartás és üzemeltetés
A MAGNA1 40-60 F alapvetően karbantartásmentes szivattyú, amely megbízhatóan működik az előírt folyadékhőmérséklet tartomány (-10 °C és 110 °C között) mellett. Az üzemeltetés során fontos, hogy a munkapont a szivattyú méretezési tartományán belül maradjon. Az X4D védettségi osztály és az F szigetelési osztály garanciálja az elektromos biztonságot. Az egyszerű beépítés és a minimális tömítések révén az élettartam-költségek jelentősen csökkennek az hagyományos keringetőszivattyúkhoz képest. Az alacsony zajszint (rezgéscsökkentett motor) biztosítja az nyugodt üzemeltetést lakóterületeken is.
Műszaki paraméterek és adatok
| Folyadék jellemzői |
| Folyadékhőmérséklet tartomány |
-10 … 110 °C |
| Szerkezeti anyagok |
| Szivattyúház |
Öntött vas (EN-GJL-250, ASTM A48-250B) |
| Járókerék |
PES 30% üvegszál-erősítésű (PES 30%GF) |
| Telepítési paraméterek |
| Csőcsatlakozás |
DN 40 karimás (DIN szabvány) |
| Karima nyomásfokozata |
PN6/10 |
| Maximális üzemi nyomás |
10 bar |
| Beépítési hossz |
220 mm |
| Megengedett hőmérséklettartomány (telepítési helyszín) |
0 … 40 °C |
| Elektromos adatok |
| Teljesítmény (P1) |
12 … 194 W |
| Maximális áramfogyasztás |
0,11 … 1,56 A |
| Névleges feszültség |
1 x 230 V |
| Hálózati frekvencia |
50 Hz |
| Szigetelési osztály (IEC 85) |
F |
| Védettségi osztály (IEC 34-5) |
X4D |
| Minősítés az adattáblán |
CE, VDE, EAC |
| Egyéb jellemzők |
| Energiahatékonysági index (EEI) |
0,21 |
| Nettó tömeg |
9,49 kg |
| Össztömeg (csomagolással) |
9,97 kg |
| Szállítási méret |
0,016 m³ |
Gyakori kérdések
Mennyire energiatakarékos a Magna1 40-60 F szivattyú?
A Magna1 40-60 F energiahatékonysági indexe (EEI) mindössze 0,21, amely az iparban az egyik legjobb érték. Az adaptív teljesítmény-szabályozás a rendszer valós igényeihez igazodik, így sok esetben 30-50% energiamegtakarítás érhető el a fix fordulatszámú szivattyúkhoz képest. Az EU EuP direktívának való megfelelés garantálja a szigorú hatékonysági követelmények teljesítését.
Hogyan működik a beépített szabályozórendszer?
A szivattyú kilenc programozható jelzőfénnyel rendelkezik, amely három különböző üzemmód közül választást tesz lehetővé: arányos nyomáskülönbség réguláció (energia-optimalizált), állandó nyomás üzemmód (biztos víznyomás fenntartás) és fix fordulatszám üzemmód (egyszerű beállítás). A megfelelő üzemmód kiválasztása a fűtési vagy hűtési rendszer típusától és az üzemeltetési körülményektől függ, a beépített vezérlőelemek segítségével könnyen beállítható.
Garancia és szállítás
A Grundfos Magna1 40-60 F szivattyú gyári garanciával érkezik, amely megbízható és hosszú élettartamot garantál. A termék az EU összes tagállamában CE-jelöléssel szállítódik, valamint VDE és EAC minősítésekkel rendelkezik a legszigorúbb biztonsági előírások teljesítéséhez. Az alacsony szállítási méret (0,016 m³) és kompakt tömeg (9,49 kg nettó) könnyű kezelhetőséget biztosít az installálás során. Rendelhető rövidítés: cksz. 99221292.
