A MAGNA3 – Csúcstechnológiájú keringetőszivattyú

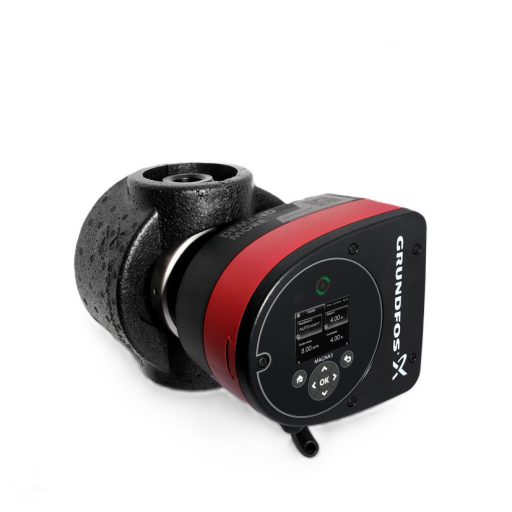

A Grundfos Magna3 25-100 180 PN10 egy sokoldalú keringetőszivattyú, amely egyaránt alkalmazható fűtési és hűtési rendszerekben. Páratlan hatékonysága, széles működési tartománya és beépített kommunikációs képességei révén ideális nagy teljesítményű rendszerekbe és középületekbe. A szivattyú karbantartásmentes üzemeltetést és minimális élettartam-költségeket garantál, így kifejezetten költséghatékony megoldás hosszú távú üzemeltetésre.
Főbb jellemzők
- Nedvestengelyű szinkron motor – szénszállal erősített kompozit légrésbetétcsővel
- Beépített vezérlőelektronika és érintőképernyős kezelőfelület
- CIM modul csatlakozási lehetőség a távoli felügyeletre
- Beépített nyomáskülönbség- és hőmérséklet-érzékelő
- Öntöttvas ház (EN-GJL-200 / ASTM A48-200B)
- Rozsdamentes acél csapágy lemez és forgórész burkolat
- Alumínium ötvözet állórész
- Léghűtéses elektronika az X4D védelmi osztálynak megfelelően
- Bilincses rögzítési technika – szivattyúfej könnyen átpozicionálható
- Menetes G 1 1/2" csőcsatlakozás PN10 nyomásfokozattal
Intelligens vezérlési és adaptív funkciók
A szivattyú beépített AUTOADAPT technológiájával automatikusan alkalmazkodik a rendszer szükségleteihez. A FLOWADAPT és FLOWLIMIT funkciók lehetővé teszik a fojtószelep nélküli üzemeltetést. Választható üzemelési módok közé tartozik az arányos nyomáskülönbség-vezérlés, az állandó nyomás és hőmérséklet-vezérlés, az állandó fordulatszámú üzemeltetés, illetve a minimum/maximum fordulatszám beállítása. Az automatikus éjszakai üzemmód tovább csökkenti az energiafogyasztást. Az 4 pólusú állandómágneses szinkronmotor és a beépített frekvenciaváltó biztosítják a gyenge teljesítmény mellett is a magas hatékonyságot – az EEI érték csupán 0,19. A szivattyú -10 és +110 °C között üzemelhet, így alkalmazható magas hőmérsékletű rendszerekben is.
Karbantartásmentes üzemeltetés és hosszú élettartam
A nedvestengelyű szerkezet mindössze két tömítőgyűrűvel rendelkezik, és az egész egységben nincs tengelytömítés. A csapágyak kenésére a keringető közeg szolgál, amely szükségtelenné teszi a rendszeres karbantartást. A hőszigetelő burkolat fűtési rendszerekben való alkalmazásra optimalizált (ikerszivattyúknál nincs). Mivel a szivattyú nincs szüksége külső motorvédelemre, a beépítés és üzemeltetés egyszerűsödik. Az 5,27 kg össztömeggel könnyű szállítható és kezelhető.
Kommunikáció és távirányítás
A MAGNA3 több kommunikációs mód segítségével szabályozható: vezeték nélküli Grundfos GO távirányítóval, CIM modulon keresztüli terepi busz kommunikációval, digitális és relé kimenettel, valamint analóg bemenettel a hőmennyiség méréshez. Ez a rugalmas kommunikáció lehetővé teszi a szivattyú integrálását bármilyen épületautomatizálási rendszerbe.
Műszaki paraméterek
| Paraméter |
Érték |
| Beépítési hossz |
180 mm |
| Csőcsatlakozás |
G 1 1/2" |
| Karima nyomásfokozata |
PN10 |
| Maximális üzemi nyomás |
10 bar |
| Folyadékhőmérséklet tartomány |
-10 … +110 °C |
| Megengedett telepítési hőmérséklet |
0 … 40 °C |
| Teljesítmény (P1) |
9 … 163 W |
| Maximális áramfogyasztás |
0,09 … 1,33 A |
| Névleges feszültség |
1 × 230 V |
| Hálózati frekvencia |
50 Hz |
| Szigetelési osztály (IEC 85) |
F |
| Védettségi osztály (IEC 34-5) |
X4D |
| Minősítés |
CE, VDE, EAC |
| Nettó tömeg |
4,81 kg |
| Össztömeg |
5,27 kg |
| Szállítási méret |
0,015 m³ |
| Energy Label (EEI) |
0,19 |
| Cikk szám |
97924247 |
Gyakran feltett kérdések
Szükséges-e külső motorvédelem a Magna3 szivattyúhoz?
Nem, a Magna3 szivattyú beépített motorvédelemmel rendelkezik, így nincs szükség külső védelmi eszközre. Ez egyszerűsíti a telepítést és csökkenti a teljes berendezés költségét.
Milyen előnyei vannak a beépített érzékelőknek és adaptív funkcióknak?
A beépített nyomáskülönbség- és hőmérséklet-érzékelő, valamint az AUTOADAPT, FLOWADAPT és FLOWLIMIT funkciók lehetővé teszik az automatikus optimalizációt a rendszer aktuális igényei szerint. Ez akár 90%-os energiamegtakarítást eredményezhet, valamint szükségtelenné teszi a fojtószelepek beépítését, így egyszerűsítve és költségcsökkentve az üzemeltetést.
Garancia és szállítás
A Grundfos Magna3 szivattyú Grundfos gyári garancia alatt kerül szállításra. A termék CE, VDE és EAC minősítéssel rendelkezik, amely garantálja a magas minőségi és biztonsági szabványoknak való megfelelést. A kompakt szállítási méret (0,015 m³) és könnyű tömeg (5,27 kg) megkönnyíti a logisztikát és telepítést. Rendeléskor figyelembe vehető az egyfázisú 230 V-os tápfeszültség-igény és a Grundfos Blueflux energiacímke, amely az osztályában leghatékonyabb szivattyúkat jelöli.
