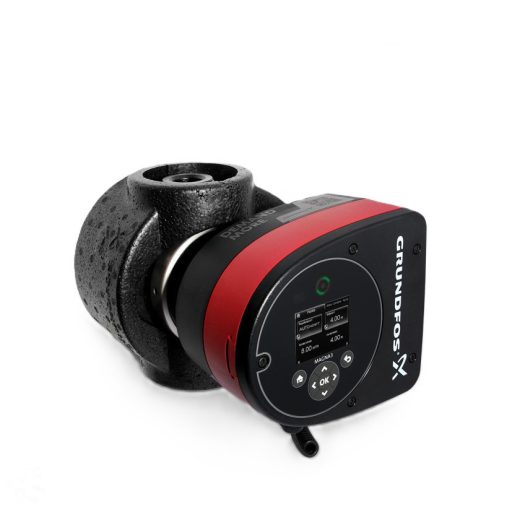

A Grundfos Magna3 25-120 180 PN10 bemutatása
A Magna3 sorozat egy forradalmian hatékony nedvestengelyű keringetőszivattyú, amely kiváló teljesítményt nyújt nagy teljesítményű fűtési és hűtési rendszerekbe, középületekbe és épületgépészeti projektekbe. Páratlan hatékonysága, széles működési tartománya és beépített kommunikációs képességei miatt egyaránt alkalmas új rendszerekbe és régi berendezések korszerűsítésébe. A szivattyú és motor egy egységet képez, és karbantartásmentes üzemeltetést biztosít, ami jelentősen csökkenti az élettartam-költségeket.
Főbb jellemzők és funkciók
- Beépített vezérlőelektronika érintőképernyős felülettel
- 4 pólusú állandómágneses szinkronmotor – jobb hatásfok hagyományos aszinkron motorokhoz képest
- Beépített nyomáskülönbség- és hőmérséklet érzékelő
- CIM modul csatlakozási lehetőség a terepi busz kommunikációhoz
- AUTOADAPT, FLOWADAPT és FLOWLIMIT funkciók – nem szükséges fojtószelep a rendszerben
- Arányos nyomáskülönbség vezérlés
- Állandó nyomás, állandó hőmérséklet és állandó fordulatszám üzemmódok
- Automatikus éjszakai üzemmód energiatakarékossághoz
- Vezeték nélküli Grundfos GO távirányító lehetőség
- Nagyobb hőmérséklet tartomány (-10 °C és 110 °C között)
- Beépített frekvenciaváltó a fordulatszám rugalmas szabályozásához
- Rozsdamentes acél csapágy lemez és forgórész burkolat
- Szénszállal erősített kompozit légrésbetétcső
- Alumínium ötvözet állórész
- Léghűtéses elektronika
- Hőszigetelő burkolat fűtési rendszerekben való alkalmazásra
- Externos motorvédelem nem szükséges
Műszaki előnyök és teljesítmény
A Magna3 25-120 180 PN10 szivattyú a Grundfos Blueflux minősítést hordozza, amely garantálja az energiahatékonyságot. Az EEI érték mindössze 0,19, ami az iparban a legjobbak közé tartozik. A nedvestengelyű konstrukció elengedi a szállított közeg kenésének lehetőségét, így a szivattyú csapágyai mindig megfelelően kentek. A bilincses rögzítési technika lehetővé teszi, hogy a szivattyúfej egyetlen csavar meglazításával átpozicionálható legyen, ami a telepítést és karbantartást rendkívül megkönnyíti. Az öntöttvas ház (EN-GJL-200 / ASTM A48-200B) biztosítja a tartósságot és a hosszú élettartamot. A 9-193 W közötti teljesítménytartomány és a 0,09-1,56 A maximális áramfogyasztás azt jelenti, hogy a szivattyú adaptív terheléshez képest működik, így minimalizálja az energiapazarlást.
Karbantartás és üzemeltetés
A Magna3 szivattyú karbantartásmentes üzemeltetést biztosít – nincs tengelytömítés, és mindössze két tömítőgyűrű található a teljes egységben. A szállított közeg automatikusan kenést biztosít a csapágyaknak, ami azt jelenti, hogy a szivattyú rendkívül megbízható és hosszú élettartamú. Az egyfázisú, 1×230 V, 50 Hz-es hálózatra csatlakoztatható, így standard háztartási áramforrásból működtethető. Az X4D és F szigetelési osztály garantálja az elektromos biztonságot. A megengedett telepítési hőmérséklet 0-40 °C között van, az üzemi nyomás maximum 10 bar (PN10). A G 1 1/2" menetes csőcsatlakozás és 180 mm beépítési hossz standard radiátor- és keringető rendszerekbe való beépítést tesz lehetővé. Súlya mindössze 4,81 kg, így könnyű kezelhetőséget biztosít.
Kommunikációs lehetőségek
A Magna3 szivattyú többféle kommunikációs opcióval rendelkezik: vezeték nélküli Grundfos GO távirányító, terepi busz kommunikáció CIM modulon keresztül, digitális bemenet, relé kimenet és analóg bemenet hőmennyiség méréshez. Ez lehetővé teszi az okos épületgépészeti rendszerekbe való integrációt és a távolról történő monitorozást.
Technikai adatok
| Folyadék és hőmérséklet |
| Folyadékhőmérséklet tartomány |
-10 ... 110 °C |
| Telepítés és csatlakozás |
| Megengedett telepítési hőmérséklet |
0 ... 40 °C |
| Maximális üzemi nyomás |
10 bar (PN10) |
| Csőcsatlakozás |
G 1 1/2" menetes |
| Beépítési hossz |
180 mm |
| Elektromos adatok |
| Teljesítmény (P1) |
9 ... 193 W |
| Maximális áramfogyasztás |
0,09 ... 1,56 A |
| Hálózati feszültség |
1 × 230 V |
| Hálózati frekvencia |
50 Hz |
| Védettségi osztály (IEC 34-5) |
X4D |
| Szigetelési osztály (IEC 85) |
F |
| Szerkezeti anyagok |
| Szivattyúház |
Öntöttvas (EN-GJL-200 / ASTM A48-200B) |
| Járókerék |
PES 30% üvegszállal erősített |
| Csapágy lemez és forgórész burkolat |
Rozsdamentes acél |
| Légrésbetétcső |
Szénszállal erősített kompozit |
| Állórész |
Alumínium ötvözet |
| Egyéb jellemzők |
| Energiahatékonysági index (EEI) |
0,19 |
| Minősítés |
Grundfos Blueflux, CE, VDE, EAC |
| Nettó tömeg |
4,81 kg |
| Össztömeg |
5,27 kg |
| Szállítási méret |
0,015 m³ |
Gyakori kérdések
Milyen előnyei vannak az állandómágneses szinkronmotornak?
Az állandómágneses szinkronmotor szignifikánsan magasabb hatásfokot biztosít, mint a hagyományos aszinkron motorok. Ez azt jelenti, hogy ugyanazon teljesítmény mellett kisebb energiapazarlás történik, ami az elektromosságszámlán és a környezetvédelmen egyaránt pozitívan hat. A beépített frekvenciaváltó lehetővé teszi a fordulatszám pontos szabályozását, amely a keringető közeg igényeihez igazodva működik.
Szükséges-e külső motorvédelem vagy fojtószelep a rendszerhez?
Nem. A Magna3 beépített vezérlőelektronikája automatikus motorvédelmet biztosít, így külső motorvédelem nem szükséges. Ráadásul az AUTOADAPT, FLOWADAPT és FLOWLIMIT funkciók azt jelentik, hogy fojtószelep beépítésére sem van szükség – a szivattyú intelligens módon alkalmazkodik a rendszer igényeihez. Ez egyszerűsítette az installációt és csökkenti az extra költségeket.
Garancia és szállítás
A Grundfos Magna3 25-120 180 PN10 szivattyú a Grundfos gyártási garancia és minőségbiztosítás alatt áll. A termék CE, VDE és EAC minősítést visel, amely garantálja az európai és nemzetközi biztonsági előírások betartását. Az ügyfélszolgálat és technikai támogatás rendelkezésre áll a termék telepítésében és üzemeltetésében. A szállítás biztonságosan, csomagolva történik a 0,015 m³ szállítási térfogat mellett.
