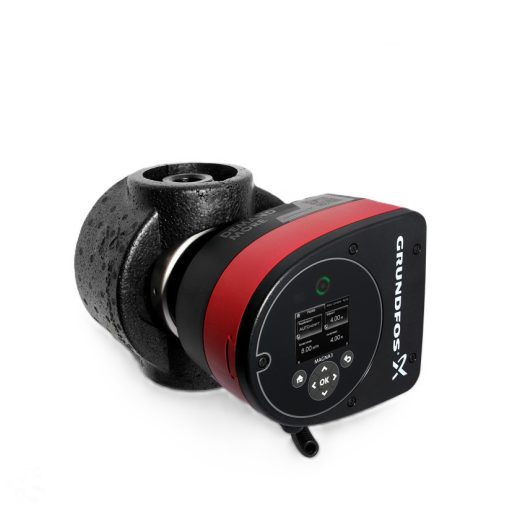

A Grundfos Magna3 – Premium Keringetőszivattyú Modern Épületekhez
A Grundfos Magna3 25-40 180 PN10 egy korszerű nedvestengelyű keringetőszivattyú, amely egyedülálló hatékonyságával és intelligens vezérlési képességeivel az ideális választás középületek, irodaépületek és nagy teljesítményű fűtési rendszerek számára. Alkalmazható fűtési és hűtési rendszerekben egyaránt, így univerzális megoldás bármilyen épületgépészeti projekthez, legyen szó új építésről vagy meglévő rendszer korszerűsítéséről.
Főbb Jellemzők és Funkciók
- Beépített vezérlőelektronika – érintőképernyős felülettel és CIM modul csatlakozási lehetőséggel
- Intelligens adaptív funkciók:
- AUTOADAPT – automatikus alkalmazkodás az aktuális igényekhez
- FLOWADAPT és FLOWLIMIT – fojtószelep beépítésének szükségtelensé válása
- Arányos nyomáskülönbség vezérlés
- Állandó nyomás- és hőmérséklet-vezérlés
- Automatikus éjszakai üzemmód az energiatakarékosság érdekében
- Beépített szenzorok – nyomáskülönbség és hőmérséklet közvetlenül az egységben
- 4 pólusú állandómágneses szinkronmotor – jobb hatásfok, mint a hagyományos aszinkron motorok
- Menetes csatlakozás G 1 1/2" – könnyű telepítés és cserélhetőség
- Öntöttvas ház (EN-GJL-200) – tartós és korózióálló szerkezet
- Vezeték nélküli vezérlési lehetőség – Grundfos GO távirányító segítségével
- Többféle kommunikációs csatorna – terepi busz, digitális bemenet, relé kimenet, analóg bemenet
Műszaki Előnyök és Hatékonyság
A Magna3 szivattyú 4 pólusú állandómágneses szinkronmotorral van felszerelve, amely szignifikánsan magasabb hatásfokot biztosít az hagyományos aszinkron motorokhoz képest. A beépített frekvenciaváltó lehetővé teszi a fordulatszám precíz szabályozását az aktuális keringetési igények szerint. Az Energy Efficiency Index (EEI) értéke mindössze 0.19, amely bizonyítja az osztályvezetői energiatakarékosságot. Az intelligens FLOWADAPT és FLOWLIMIT funkciók szükségtelenné teszik a fojtószelepek beépítését, további rendszer-egyszerűsödést és üzemeltetési költségmegtakarítást eredményezve. Szilícium-karbid erősítésű kompozit légrésbetétcső és rozsdamentes acél csapágy lemez garantálja az hosszú élettartamot még kiegészített követelmények között is.
Karbantartásmentes Üzemeltetés és Beépítés
A nedvestengelyű kialakításnak köszönhetően a Magna3 nincs szükség tengelytömítésre, mindössze két tömítőgyűrű található az egész egységben. A csapágyak automatikusan kenése a szállított közeg által biztosított – szükségtelen külön olajozás vagy karbantartás. A bilincses rögzítési technika lehetővé teszi a szivattyúfej átpozicionálását egyetlen csavar meglazításával, amely jelentősen lerövidíti a telepítési időt. Az életciklus-költségek drasztikusan csökkennek az elmagyarázott karbantartásmentes megoldás révén. Külső motorvédelem sem szükséges, az IP54 védettségi osztály (IEC 34-5: X4D) garantálja a megbízható üzemeltetést akár nedves vagy por-szegény környezetben is.
Gyakori Kérdések
Milyen hőmérsékleti tartományban működhet a Magna3 szivattyú?
A szivattyú -10°C és +110°C közötti folyadékhőmérsékleten üzemeltethető, amely pokrent számára szinte bármilyen fűtési és hűtési rendszerre alkalmas. Az üzemeltetési környezet hőmérséklete 0-40°C között ajánlott az elektronikus egységek megbízhatósága érdekében.
Szükséges-e external motorvédelem vagy fokozottabb felügyelet a Magna3 esetében?
Nem, a Magna3 már gyárilag rendelkezik beépített motorvédelemmel és intelligens diagnosztikai képességekkel. Az öndiagnosztikai funkciók és az érintőképernyős felület azonnali tájékoztatást adnak az üzemeltetési státuszról, hibakódokról és a rendszer állapotáról, így elvétve szükséges külső felügyelet vagy beavatkozás.
Technikai Paraméterek és Adatok
| Paraméter |
Érték |
| Csőcsatlakozás |
G 1 1/2" (menetes) |
| Beépítési hossz |
180 mm |
| Karima nyomásfokozata |
PN10 |
| Maximális üzemi nyomás |
10 bar |
| Folyadékhőmérséklet tartomány |
-10 ... +110 °C |
| Megengedett telepítési hőmérséklet |
0 ... +40 °C |
| Teljesítmény (P1) |
9 ... 56 W |
| Maximális áramfogyasztás |
0,09 ... 0,46 A |
| Névleges feszültség |
1 × 230 V (egyfázisú) |
| Hálózati frekvencia |
50 Hz |
| Szigetelési osztály (IEC 85) |
F (110 °C) |
| Védettségi osztály (IEC 34-5) |
X4D |
| Szivattyúház anyaga |
Öntöttvas (EN-GJL-200 / ASTM A48-200B) |
| Járókerék |
PES 30% üvegszál erősítésű műanyag |
| Energy Efficiency Index (EEI) |
0,19 |
| Nettó tömeg |
4,81 kg |
| Össztömeg (csomagolás) |
5,27 kg |
| Szállítási térfogat |
0,015 m³ |
Garancia, Minősítések és Szállítás
A Grundfos Magna3 25-40 180 PN10 CE, VDE és EAC minősítésekkel rendelkezik, amely garantálja az európai és nemzetközi szabványoknak történő megfelelést. A termék a Grundfos Blueflux kínálatának része, amely a cég leghatékonyabb és legmegbízhatóbb keringetőszivattyúit tartalmazza. Alapértelmezett szállítás 0,015 m³ térfogatú csomagolásban történik, amely biztosítja a szállítás során a készülék védelmét. Az Ön vásárlásához 24 hónap gyártói garancia társul, amely fedezi az anyag- és gyártási hibákat. Technikai támogatás és cserealkatrészek a Grundfos magyarországi disztribútorain keresztül érhetők el.
