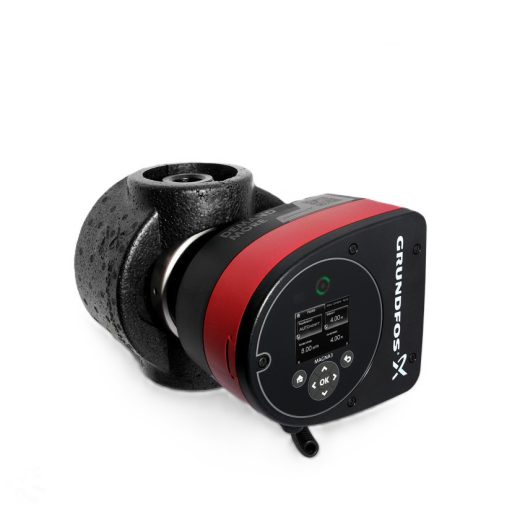

A Grundfos Magna3 25-80 ismertetése
A Grundfos Magna3 25-80 sorozat a modern épületgépészeti rendszerek igényes megoldása. Ez a nedvestengelyű keringetőszivattyú egyesíti a páratlan hatékonyságot, széleskörű működési tartományt és beépített kommunikációs képességeket, amely ideálissá teszi nagy teljesítményű rendszerekbe, középületekbe és bármilyen méretű épületgépészeti projektbe. Alkalmazható fűtési és hűtési rendszerekben egyaránt, legyen szó új létesítésről vagy régi rendszer korszerűsítéséről.
Főbb jellemzők és funkciók
- Beépített vezérlőelektronika és érintőképernyős felhasználói interface
- 4 pólusú, állandómágneses szinkronmotor a hagyományos aszinkron motorokhoz képest jobb hatásfokkal
- Intelligens adaptív funkciók: AUTOADAPT, FLOWADAPT és FLOWLIMIT (fojtószelep nélküli üzemeltetés)
- Arányos nyomáskülönbség vezérlés, állandó nyomás- és hőmérséklet vezérlés
- Beépített nyomáskülönbség- és hőmérséklet érzékelő
- CIM modul csatlakozási lehetőség a terepi busz kommunikációhoz
- Vezeték nélküli Grundfos GO távirányító támogatás
- Automatikus éjszakai üzemmód az energiatakarékosság érdekében
- Nagy hőmérséklet tartomány: -10 °C és +110 °C között üzemeltethető
- Öntöttvas ház (EN-GJL-200 / ASTM A48-200B) maximális megbízhatóságért
Műszaki előnyök és anyagminőség
A Magna3 25-80 szénszállal erősített kompozit légrésbetétcsövet, rozsdamentes acél csapágy lemezt és forgórész burkolatot tartalmaz, amely garantálja a hosszú élettartamot és a korróziómentes üzemeltetést. A PES 30%GF járókerék és léghűtéses elektronika biztosítja az optimális teljesítményt szélsőséges körülmények között is. Az EEI érték 0.19, amely a legkorszerűbb energiahatékonysági szabványokat teljesíti. A szimpla menetes csatlakozás (G 1½") és PN10 nyomásfokozat teszi rugalmassá a beépítést meglévő rendszerekbe.
Karbantartás és üzemeltetés
A szivattyú nedvestengelyű kivitelének köszönhetően a szivattyú és a motor egy egységet képez, amelynek teljes egységében mindössze két tömítőgyűrű található – nincs szükség tengelytömítésre. A csapágyak kenését a szállított közeg biztosítja, így a szivattyú karbantartást nem igényel. A bilincses rögzítési technika révén a szivattyúfej egyetlen csavar meglazításával átpozicionálható, amely jelentősen csökkenti az élettartam-költségeket. Nem szükséges külső motorvédelem, és az X4D védelmi osztály a maximális biztonságot garantálja.
Gyakori kérdések
Milyen kommunikációs módok érhetőek el a Magna3 szivattyúnál?
A Magna3 többféle kommunikációs csatornát támogat: vezeték nélküli Grundfos GO távirányító, CIM modulon keresztüli terepi busz kommunikáció, digitális bemenet, relé kimenet, valamint analóg bemenet a hőmennyiség méréshez. Ez a rugalmas kommunikációs megoldás integrálható az épület automatizálási rendszereibe.
Milyen hőmérséklet tartományban használható a szivattyú?
A Magna3 25-80 széleskörű hőmérséklet tartományban üzemeltethető: a szállított közeg hőmérséklete -10 °C és +110 °C között változhat. A telepítéshez szükséges környezeti hőmérséklet 0 °C és 40 °C között ajánlott, amely a szokásos beltéri telepítéseknek megfelel.
Műszaki adatok
| Folyadék jellemzők |
| Folyadékhőmérséklet tartomány |
-10 ... 110 °C |
| Telepítési paraméterek |
| Maximális üzemi nyomás |
10 bar (PN10) |
| Csőcsatlakozás |
G 1½" (menetes) |
| Beépítési hossz |
180 mm |
| Megengedett hőmérséklettartomány (telepítéskor) |
0 ... 40 °C |
| Elektromos adatok |
| Névleges feszültség |
1 x 230 V |
| Hálózati frekvencia |
50 Hz |
| Teljesítmény (P1) |
9 ... 124 W |
| Maximális áramfogyasztás |
0.09 ... 1.02 A |
| Szigetelési osztály (IEC 85) |
F |
| Védettségi osztály (IEC 34-5) |
X4D |
| Szerkezeti anyagok |
| Szivattyúház |
Öntött vas (EN-GJL-200 / ASTM A48-200B) |
| Járókerék |
PES 30%GF (polietilén szulfid) |
| Csapágy lemez és forgórész burkolat |
Rozsdamentes acél |
| Energiahatékonyság és egyéb adatok |
| Energy Index (EEI) |
0.19 |
| Grundfos Blueflux tanúsítás |
Igen |
| Nettó tömeg |
4.81 kg |
| Össztömeg csomagolással |
5.27 kg |
| Szállítási méret |
0.015 m³ |
| CE, VDE, EAC tanúsítás |
Megfelel |
Garancia és szállítás
A Grundfos Magna3 25-80 180 PN10 keringetőszivattyú a Grundfos minőségi garancia keretében szállításra kerül. A termék a Grundfos Blueflux tanúsítással rendelkezik, amely az energiahatékonyság és fenntarthatóság bizonyítéka. Szállítása alacsony szállítási térfogatban (0.015 m³) történik, amely költséghatékonysá teszi a logisztikát. Keresse fel hivatalos Grundfos kereskedőnket a részletes garancia és szállítási feltételekért.
