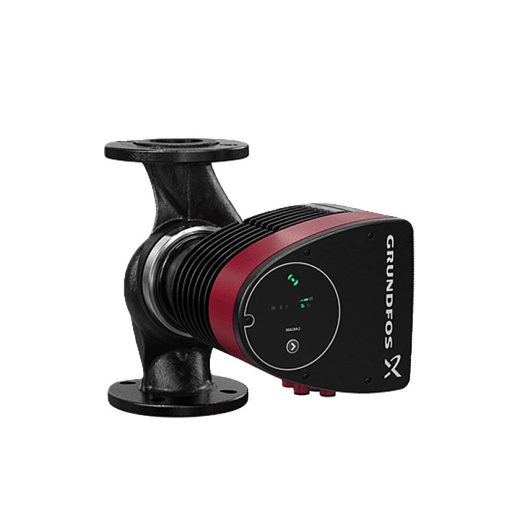

A Grundfos Magna3 32-120 F – Intelligens keringetési megoldás
A Magna3 sorozat ikonikus képviselője, amely több mint egy szivattyú. Páratlan hatékonysággal, széles működési tartománnyal és beépített kommunikációs képességekkel rendelkezik, ezért ideális választás nagy teljesítményű fűtési és hűtési rendszerekbe, középületekbe, irodaházakba és ipari alkalmazásokba. A szivattyú egyaránt alkalmassá fűtési és hűtési rendszerekben való felhasználásra, így nyilvánvaló választás bármilyen épületgépészeti projektben, legyen az új beépítés vagy meglévő rendszer korszerűsítése.
Főbb jellemzők és felépítés
- Nedvestengelyű keringetőszivattyú – szivattyú és motor egységet képez
- Beépített vezérlőelektronika érintőképernyős vezérlőfelülettel
- Beépített nyomáskülönbség- és hőmérséklet távadó
- CIM modul csatlakozási lehetőség kommunikációhoz
- Öntöttvas ház (EN-GJL-250 / ASTM A48-250B minőség)
- Szénszállal erősített kompozit légrésbetétcső
- Rozsdamentes acél csapágy lemez és forgórész burkolat
- Alumínium ötvözet állórész
- Léghűtéses elektronika az optimális teljesítmény érdekében
- Bilincses rögzítési technika – szivattyúfej átpozicionálható egyetlen csavar meglazításával
- 4 pólusú állandómágneses szinkronmotor a hagyományos aszinkron motoroknál jobb hatásfokkal
Műszaki előnyök és intelligens szabályozás
A Magna3 32-120 F beépített frekvenciaváltóval rendelkezik, amely lehetővé teszi a fordulatszám precíz szabályozását az aktuális rendszeri igények alapján. Az AUTOADAPT funkció automatikusan alkalmazkodik a rendszer jellemzőihez, míg a FLOWADAPT és FLOWLIMIT funkciók kiküszöbölik a fojtószelep szükségességét. A szivattyú támogat arányos nyomáskülönbség-vezérlést, állandó nyomás-, hőmérséklet- és fordulatszám-vezérlést, valamint automatikus éjszakai üzemmódot az energiatakarékosság maximalizálása érdekében. Az integrált hőszigetelő burkolat fűtési rendszerekben csökkenti a hőveszteséget. Külső motorvédelem nem szükséges – a szivattyú önmagában teljes védettséget nyújt. Nagy hőmérséklet-tartományban (-10 °C és +110 °C között) üzemeltethető, ahol a közeghőmérséklet és a környezeti hőmérséklet egymástól függetlenül változhat.
Kommunikáció és vezérlés
A Magna3 többféle kommunikációs lehetőséggel felszerelt: vezeték nélküli Grundfos GO távirányító, terepi busz kommunikáció CIM modulon keresztül, digitális bemenet, relé kimenet és analóg bemenet a hőmennyiség méréshez. Ez a rugalmas interfész szisztéma biztosítja a zökkenőmentes integrációt modern épületautomatizálási rendszerekbe.
Karbantartás és üzemeltetés
A nedvestengelyű megoldásnak köszönhetően nincs tengelytömítés és mindössze két tömítőgyűrű található az egész egységben. A csapágyak kenését a szállított közeg (víz vagy fűtőfolyadék) automatikusan biztosítja. Külső karbantartás nem szükséges, amely nagyban csökkenti az élettartam-költségeket és az üzemeltetési gondjait. Az Grundfos Blueflux minősítés és 0,18-as EEI érték garantálja a kiváló energiahatékonyságot és az EU előírások teljesítését.
Gyakori kérdések
Milyen hőmérsékletű közegekben használható a szivattyú?
A Magna3 32-120 F -10 °C és +110 °C közötti folyadékhőmérséklet-tartományban üzemeltethető, így alkalmas fűtési rendszereknél a fagyvédelmi hőmérsékletből a maximális üzemi hőmérsékletig, valamint hűtési rendszerekben is felhasználható.
Szükséges-e külső motorvédelem vagy kiegészítő fojtószelep a rendszerbe?
Nem. A Magna3 beépített elektronikus motorvédelemmel rendelkezik, ezért külső motorvédelem nem szükséges. Továbbá a FLOWADAPT és FLOWLIMIT funkciók kiküszöbölik a fojtószelep beépítésének szükségességét, mivel a szivattyú intelligensen szabályozza a szállított hozamot az aktuális igények szerint.
Garancia és szállítás
A termék professzionális Grundfos terméktámogatással és szavatolással érkezik. Az 1x230V egyfázisú tápellátáson működő szivattyú 15,3 kg nettó tömegű, ergonomikus kezelésre és telepítésre tervezve. A termék CE, VDE és EAC tanúsítvánnyal rendelkezik, amely biztosítja az európai biztonsági és minőségi előírások teljesítését.
Műszaki adatok táblázatban
| Folyadék jellemzői |
| Folyadékhőmérséklet tartomány |
-10 ... +110 °C |
| Telepítési paraméterek |
| Maximális üzemi nyomás |
10 bar |
| Karima nyomásfokozata |
PN6/10 |
| Szabványos karima típusa |
DIN |
| Csőcsatlakozás átmérője |
DN 32 |
| Beépítési hossz |
220 mm |
| Megengedett hőmérséklettartomány |
0 ... 40 °C |
| Elektromos jellemzők |
| Névleges feszültség |
1 x 230 V |
| Hálózati frekvencia |
50 Hz |
| Teljesítmény (P1) |
15 ... 336 W |
| Maximális áramfogyasztás |
0,18 ... 1,5 A |
| Szigetelési osztály (IEC 85) |
F |
| Védettségi osztály (IEC 34-5) |
X4D |
| Szerkezeti anyagok |
| Szivattyúház |
Öntöttvas (EN-GJL-250 / ASTM A48-250B) |
| Járókerék |
PES 30% üvegszál erősítéssel |
| Egyéb adatok |
| Minősítés |
CE, VDE, EAC tanúsítvánnyal |
| Energiahatékonysági index (EEI) |
0,18 |
| Blueflux minősítés |
Igen – Grundfos Blueflux |
| Nettó tömeg |
15,3 kg |
| Össztömeg csomagolással |
17,1 kg |
| Szállítási térfogat |
0,04 m³ |
