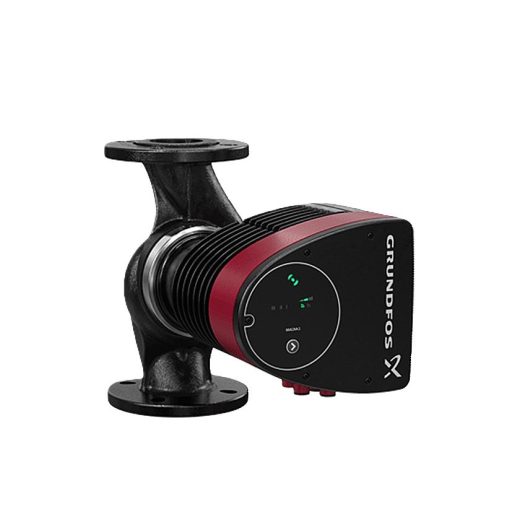

A páratlan hatékonyság, a széles működési tartomány és a beépített kommunikációs képességeknek köszönhetően a szivattyú ideális nagy teljesítményű rendszerekbe, középületekbe.
A MAGNA3 szivattyú egyaránt alkalmazható fűtési és hűtési rendszerekben, így nyilvánvaló választás bármilyen épületgépészeti projektben, legyen az új, vagy régi rendszer átalakítása.
A MAGNA3 nedves tengelyű keringetőszivattyú. A szivattyú és a motor egy egységet képez. A szivattyúban nincs tengelytömítés és mindössze két tömítőgyűrű található a teljes egységben. A csapágyak kenését a szállított közeg biztosítja.
A bilincses rögzítési technikának köszönhetően a szivattyúfej átpozicionálható egyetlen csavar meglazításával.
A szivattyú karbantartást nem igényel, így az élettartam-költségek nagymértékben csökkennek.
A szivattyú jellemzői:
- beépített vezérlőelektronika
- érintőképernyős vezérlő felület
- CIM modul csatlakozási lehetőség
- beépített nyomáskülönbség- és hőmérséklet távadó
- öntöttvas ház (modelltől függően)
- szénszállal erősített kompozit légrésbetétcső
- rozsdamentes acél csapágy lemez és forgórész burkolat
- alumínium ötvözet állórész
- léghűtéses elektronika
A MAGNA3 egyfázisú szivattyú.
Beépítettet funkciók:
AUTOADAPT
- FLOWADAPT és FLOWLIMIT (több mint egy szivattyú funkció – alkalmazásával nincs szükség fojtószelep beépítésére a rendszerben)
- Arányos nyomáskülönbség vezérlés
- Állandó nyomás vezérlés
- Állandó hőmérséklet vezérlés
- Állandó fordulatszámú üzemelés
- Minimum vagy maximum fordulatszámon üzemelés
- Automatikus éjszakai üzemmód
- Külső motorvédelem nem szükséges
- Hőszigetelő burkolat fűtési rendszerekben való alkalmazásra – ikerszivattyúknál nincs
- Nagy hőmérséklet tartományban alkalmazható, ahol a közeghőmérséklet és környezeti hőmérséklet egymástól független.
Kommunikáció
A MAGNA3 szivattyúval a következő módokon lehet kommunikálni:
- vezeték nélküli Grundfos GO távirányító
- terepi busz kommunikáció CIM modulon keresztül
- digitális bemenet
- relé kimenet
- analóg bemenet (hőmennyiség méréshez)
Motor és elektronikus vezérlés
A MAGNA3 4 pólusú, állandómágneses szinkronmotorral van szerelve, melynek köszönhetően jobb hatásfokú a hagyományos aszinkron motorral szerelt szivattyúkhoz képest.
A szivattyú fordulatszáma beépített frekvenciaváltóval szabályozható.
Beépített nyomáskülönbség- és hőmérséklet érzékelővel rendelkezik.
Folyadék: Szivattyúzott közeg: Tiszta víz Folyadékhőmérséklet tartomány: -10 .. 110 °C Liquid temperature during operation: 60 °C
Sűrűség: 983.2 kg/m3 Technikai: Szigetelési osztály: 110 Minősítés az adattáblán: CE,VDE,EAC,CN ROHS
Szerkezeti anyagok: Szivattyúház: Öntött vas EN-GJL-250 ASTM A48-250B Járókerék: PES 30%GF

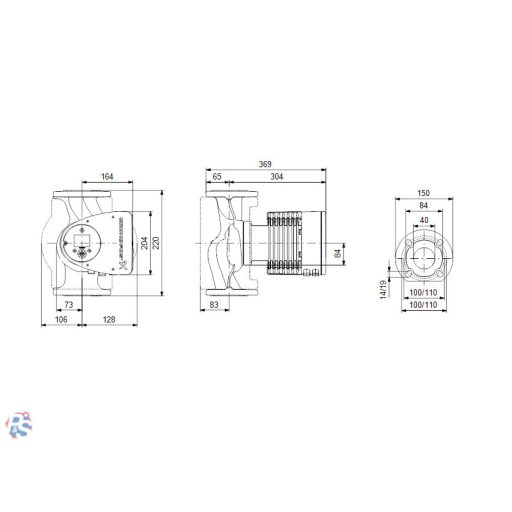

Telepítés: Megengedett hőmérséklettartomány: 0 .. 40 °C Maximális üzemi nyomás: 10 bar Szabványos karima: DIN Csőcsatlakozás: DN 40
Karima nyomásfokozata: PN6/10 Beépítési hossz: 220 mm Elektromos adatok: Telj. - P1: 18 .. 371 W Hálozati frekvencia: 50 Hz
Névleges feszültség: 1 x 230 V Maximális áramfogyasztás: 0.2 .. 1.66
A Védettségi osztály (IEC 34-5): X4D Szigetelési osztály (IEC 85): F
