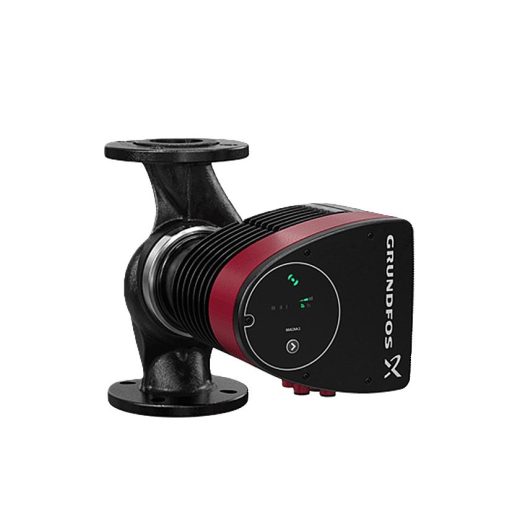

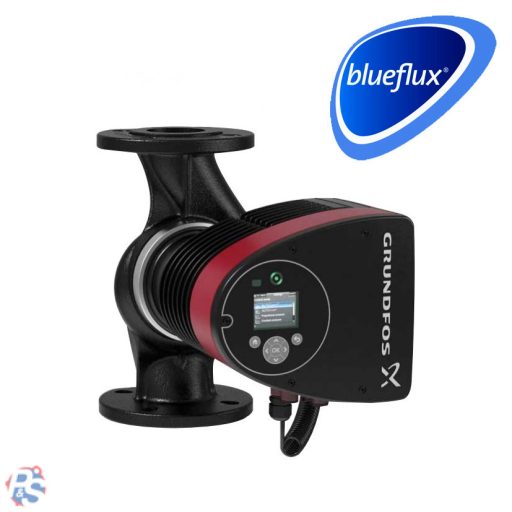

A Grundfos Magna3 – Intelligens keringetőszivattyú megoldás
A Magna3 40-150 F egy nedvestengelyű, univerzális keringetőszivattyú, amely mind fűtési, mind hűtési rendszerekben alkalmazható. Kiváló hatásfokával, beépített kommunikációs képességeivel és intelligens vezérlési lehetőségeivel ideális választás nagy teljesítményű épületgépészeti rendszerekbe, légkondicionálásba és modern energiatakarékos projektekbe. A szivattyú jellemzője a karbantartásmentes üzemeltetés és a hosszú élettartam.
Főbb jellemzők és képességek
- Beépített vezérlőelektronika érintőképernyős felülettel
- 4 pólusú állandómágneses szinkronmotor – magasabb hatásfok az aszinkron motorokhoz képest
- Beépített frekvenciaváltó a fordulatszám precíz szabályozásához
- Beépített nyomáskülönbség- és hőmérséklet-érzékelő
- CIM modul csatlakozási lehetőség kommunikációhoz
- Vezeték nélküli Grundfos GO távirányító kompatibilitás
- Karimás csatlakozás DN 40, DIN szabvány szerint
- Bilincses rögzítési technika – könnyű szereléssel és pozicionálással
- Nedvestengelyű kialakítás – minimális tömítőelemek, csapágy kenése a szállított közeg által
- Karbantartásmentes üzemeltetés – lényegesen csökkenti az élettartam-költségeket
Intelligens szabályozási funkciók és műszaki előnyök
A szivattyú beépített AUTOADAPT funkciójával automatikusan alkalmazkodik a rendszer igényeihez. A FLOWADAPT és FLOWLIMIT funkciók – többek között – szükségtelenné teszik a fojtószelep beépítését a rendszerben, így csökkentve az energiaveszteséget. Széleskörű vezérlési lehetőségek közül lehet választani: arányos nyomáskülönbség-vezérlés, állandó nyomás- és hőmérséklet-szabályozás, valamint állandó fordulatszámu üzemelés vagy automatikus éjszakai üzemmód. Az öntöttvas ház (EN-GJL-250, ASTM A48-250B) garantálja a tartósságot, míg a szénszállal erősített kompozit légrésbetétcső és a rozsdamentes acél komponensek a korózióállóságot biztosítják. A maximális üzemi nyomás 10 bar, a folyadékhőmérséklet tartomány -10 °C és +110 °C között működik. Az Energy (EEI) érték 0,18, amely kiváló energiahatékonyságot jelent a Grundfos Blueflux kategóriában.
Karbantartás és üzemeltetés
A Magna3 nedvestengelyű kialakításában nincs tengelytömítés, mindössze két tömítőgyűrű található a teljes egységben. A csapágyak kenezése a szállított közeg biztosítja, így gyakorlatilag karbantartásmentes üzemeltetés valósul meg. Külső motorvédelem nem szükséges. A bilincses rögzítési rendszer lehetővé teszi, hogy a szivattyúfej átpozicionálható legyen egyetlen csavar meglazításával. Az alkalmazás hőmérséklet tartománya 0 °C és 40 °C között ideális, mely megfelelő a szobahőmérsékleti telepítésekhez. A léghűtéses elektronika és az IEC 34-5 szerinti X4D védelmi osztály garantálja az átfogó biztonságot.
Műszaki adatok és paraméterek
| Paraméter |
Érték |
| Csőcsatlakozás |
DN 40, karimás (DIN standard) |
| Karima nyomásfokozata |
PN6/10 |
| Beépítési hossz |
250 mm |
| Maximális üzemi nyomás |
10 bar |
| Teljesítmény (P1) |
17 – 608 W |
| Maximális áramfogyasztás |
0,19 – 2,69 A |
| Névleges feszültség |
1 × 230 V |
| Hálózati frekvencia |
50 Hz |
| Védelmi osztály (IEC 34-5) |
X4D |
| Szigetelési osztály (IEC 85) |
F |
| Szigetelési osztály |
110 |
| Folyadékhőmérséklet tartomány |
-10 °C ... +110 °C |
| Megengedett telepítési hőmérséklet |
0 °C ... +40 °C |
| Szivattyúház anyaga |
Öntött vas (EN-GJL-250, ASTM A48-250B) |
| Járókerék anyaga |
PES 30% üvegszállal erősített |
| Energy Index (EEI) |
0,18 |
| Nettó tömeg |
16,1 kg |
| Össztömeg |
17,6 kg |
| Szállítási csomag mérete |
0,04 m³ |
| Szabványok és besorolás |
CE, VDE, EAC |
| Termék jelölése |
Grundfos Blueflux |
Gyakori kérdések
Hogyan működik a FLOWLIMIT funkció és miért előnyös?
A FLOWLIMIT egy intelligens szabályozási mód, amely korlátozza a maximális térfogatáramot a rendszerben. Ennek segítségével szükségtelenné válik a fojtószelep beépítése, amely pedig elektromosenergia-veszteséget okozna. Ezáltal a szivattyú energiahatékonyabban működik, és az operációs költségek jelentősen csökkennek.
Miért előnyös az állandómágneses szinkronmotor az aszinkron motorral szemben?
Az állandómágneses szinkronmotor (EC motor) termodinamikai hatásfoka lényegesen jobb, mint a hagyományos aszinkron motoroké. Ez azt jelenti, hogy azonos teljesítmény mellett kevesebb áramot fogyaszt, így a villanyszámla alacsonyabb, és a berendezés várható élettartama hosszabb. A Magna3-ban alkalmazott 4 pólusú megoldás optimális hatékonyságot biztosít az irodaházak és középületek igényes keringetési feladataihoz.
Garancia és szállítás
A Grundfos Magna3 40-150 F termék a gyártó teljes szakmai garanciáját élvezi, amely biztosítja a megbízható és hosszú élettartamú üzemeltetést. Az alapvető karbantartásmentes konstrukció, valamint a korózióálló anyagok használata garantálja az időtálló működést. A szivattyú készen szállítható standard csomagolásban, amely megőrzi a terméket a szállítási károsodásoktól. Az ügyfélszolgálat és technikai támogatás elérhető az összes Grundfos partnernél és márkasértőnél Magyarország szerte.
