Korszerű fűtési és hűtési megoldás

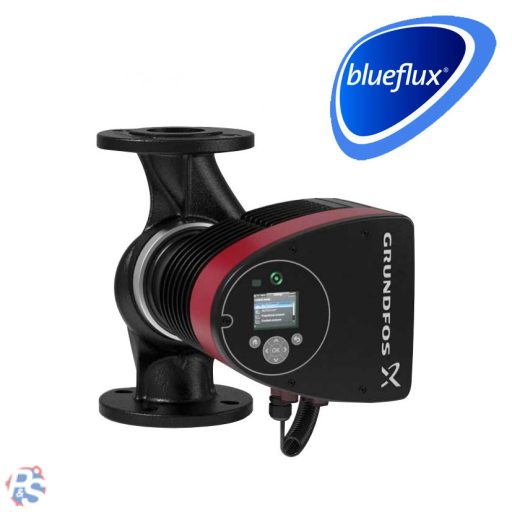

A Grundfos Magna3 50-60 F 240 PN6/10 egy sokoldalú, magas teljesítményű keringetőszivattyú, amely páratlan hatékonysággal és széleskörű alkalmazási lehetőségekkel rendelkezik. Nedvestengelyű konstrukciójának köszönhetően ideális választás új építésű épületgépészeti rendszerekhez és meglévő fűtési-hűtési rendszerek korszerűsítéséhez egyaránt. A beépített vezérlőelektronika és kommunikációs képességek révén önállóan képes alkalmazkodni az épület aktuális igényeihez, így biztosítva az optimális energiahatékonyságot.
Főbb jellemzők és előnyök
- Nedvestengelyű konstrukció – szivattyú és motor egy egységet alkot
- Beépített vezérlőelektronika és érintőképernyős felület
- Állandómágneses szinkronmotor – jobb hatásfok a hagyományos aszinkron motorokhoz képest
- Karbantartásmentes üzemeltetés – minimális tömítőelemek (nincs tengelytömítés, csupán két tömítőgyűrű)
- Bilincses rögzítési technika – szivattyúfej átpozicionálható egyetlen csavar meglazításával
- Beépített nyomáskülönbség- és hőmérséklet-érzékelő
- Intelligens AUTOADAPT, FLOWADAPT és FLOWLIMIT funkciók
- Többféle vezérlési mód: arányos nyomáskülönbség, állandó nyomás, állandó hőmérséklet, állandó fordulatszám
- Automatikus éjszakai üzemmód – további energiamegtakarítás
- Grundfos Blueflux címke – kiváló energiahatékonysági besorolás (EEI: 0,19)
Műszaki előnyök és megbízhatóság
Az öntöttvas ház (EN-GJL-250 / ASTM A48-250B) és a szénszállal erősített kompozit légrésbetétcső garantálja a tartósságot és korróziómentes üzemeltetést. A rozsdamentes acél csapágy lemez és forgórész burkolat, valamint az alumínium ötvözet állórész hosszú élettartamot biztosítanak még kihívó körülmények között is. A szállított közeg biztosítja a csapágyak kenését, ami szükségtelenné teszi a külső motorvédelem alkalmazását. A szivattyú nagy hőmérséklet-tartományban (–10 °C és +110 °C között) üzemeltethető, így alkalmazható fűtési és hűtési rendszerekben egyaránt. Az X4D IP-besorolás biztosítja a védettséget nedves környezetben is.
Karbantartás és alacsony üzemeltetési költségek
A Magna3 szivattyú nem igényel rendszeres karbantartást, így az élettartam-költségek jelentősen csökkennek. A minimális tömítőelemek száma és a korszerű konstrukció csökkenti a lehetséges hibaforrások számát. Az automatikus éjszakai üzemmód és az intelligens vezérlési funkciók (AUTOADAPT, FLOWADAPT, FLOWLIMIT) tovább csökkentik az energiafogyasztást. A beépített frekvenciaváltó lehetővé teszi a fordulatszám precíz szabályozását az aktuális igények szerint, így az FLOWLIMIT funkció alkalmazásával nincs szükség fojtószelep beépítésére a rendszerben sem.
Kommunikáció és vezérlési lehetőségek
A szivattyú többféle kommunikációs opciót kínál az épületautomatizálási rendszerekhez való zökkenőmentes integrációhoz:
- Vezeték nélküli Grundfos GO távirányító
- Terepi busz kommunikáció CIM modulon keresztül
- Digitális bemenet vezérléshez
- Relé kimenet visszajelzéshez
- Analóg bemenet hőmennyiség-méréshez
Műszaki paraméterek
Folyadék |
|---|
Folyadékhőmérséklet tartomány |
–10 °C … +110 °C |
Telepítés és csatlakozás |
|---|
Csőcsatlakozás |
DN 50 |
Szabványos karima |
DIN |
Karima nyomásfokozata |
PN6/10 |
Beépítési hossz |
240 mm |
Maximális üzemi nyomás |
10 bar |
Megengedett hőmérséklettartomány (telepítéskor) |
0 °C … +40 °C |
Elektromos adatok |
|---|
Névleges feszültség |
1 × 230 V |
Hálózati frekvencia |
50 Hz |
Teljesítmény (P1) |
21 … 249 W |
Maximális áramfogyasztás |
0,23 … 1,13 A |
Szigetelési osztály |
F (110) |
Védettségi osztály (IEC 34-5) |
X4D |
Minősítés az adattáblán |
CE, VDE, EAC |
Szerkezeti anyagok |
|---|
Szivattyúház |
Öntöttvas (EN-GJL-250 / ASTM A48-250B) |
Járókerék |
PES 30% GF (üvegszállal erősített műanyag) |
Légrésbetétcső |
Szénszállal erősített kompozit |
Csapágy lemez és forgórész burkolat |
Rozsdamentes acél |
Állórész |
Alumínium ötvözet |
Súly és szállítás |
|---|
Nettó tömeg |
17,7 kg |
Össztömeg csomagolással |
19,7 kg |
Szállítási méret |
0,046 m³ |
Energiahatékonysági index (EEI) |
0,19 |
Gyakori kérdések
Szükséges-e külső motorvédelem a Magna3 szivattyúhoz?
Nem szükséges. A szivattyú beépített motorvédelemmel rendelkezik, amely automatikusan gondoskodik az eszköz biztonságáról túlterhelt vagy rendellenes üzemi körülmények között. Ez egyszerűsíti a telepítést és csökkenti az összköltséget.
Alkalmazható-e a szivattyú hűtési rendszerekben is?
Igen, teljes mértékben. A Magna3 50-60 F egyaránt használható fűtési és hűtési rendszerekben. Széles hőmérséklet-tartománya (–10 °C és +110 °C között) és sokoldalú vezérlési funkciói ideálissá teszik mindkét alkalmazáshoz, így egy univerzális megoldást kínál az épületgépészeti projektekhez.
Garancia és szállítási információk
A Grundfos Magna3 50-60 F 240 PN6/10 szivattyú a gyártó standardgaranciájával szállítva, teljes terjedelmű műszaki támogatással. A termék az 97924281-es cikkszám alatt elérhető. Szállítási mérete kompakt (0,046 m³), amely megkönnyíti a logisztikát és a tárolást. Az egységes DIN karimás csatlakozás biztosítja a könnyű integrációt a meglévő rendszerekbe. Bővebb információért és konkrét rendeléshez forduljon forgalmazóhoz vagy a Grundfos ügyfélszolgálatához.
