A DIM A-BT ERP modul bemutatása

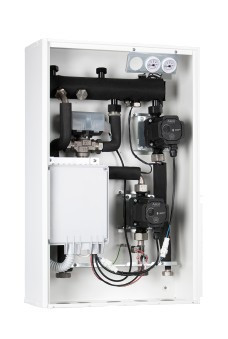

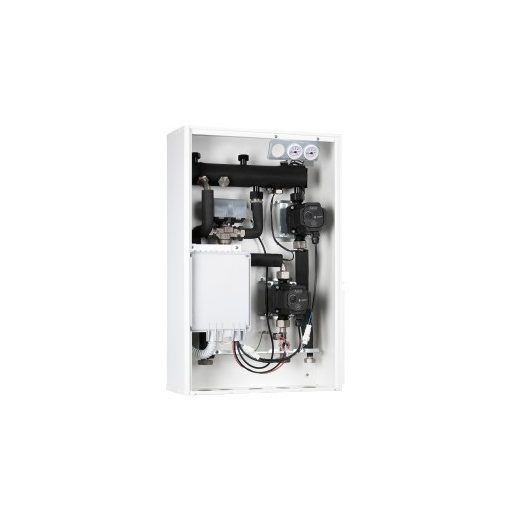

Az Immergas DIM A-BT ERP egy harmadik generációs hidraulikai elosztómodul, amely speciálisan azoknak az igényesebb fűtési rendszereknek felel meg, ahol több zóna független szabályozása szükséges. Az egység zárt, esztétikus lemez szekrénybe épített kialakítása falra szerelhető vagy falba süllyeszthető telepítést is lehetővé tesz. Az ABT verzió motoros keverőszelepes megoldást kínál az egyik fűtési körben, amely lehetővé teszi a direkt és a kevert zóna párhuzamos üzemeltetését különböző hőmérséklet igények mellett.
Főbb jellemzők
- Egy kevert és egy direkt fűtési körös zónavezérlés
- Motoros keverőszelep az ABT változat esetén
- Integrált időjárásfüggő szabályozás
- Zónánkénti szobatermosztát lehetőség
- Immergas BUS csatlakozóval kompatibilis gázkészülékekhez
- Korlátlan számú modulok összeköthetősége
- Hőszigetelt hidraulikai váltó beépítve
- Alacsony energiafogyasztású szivattyúk

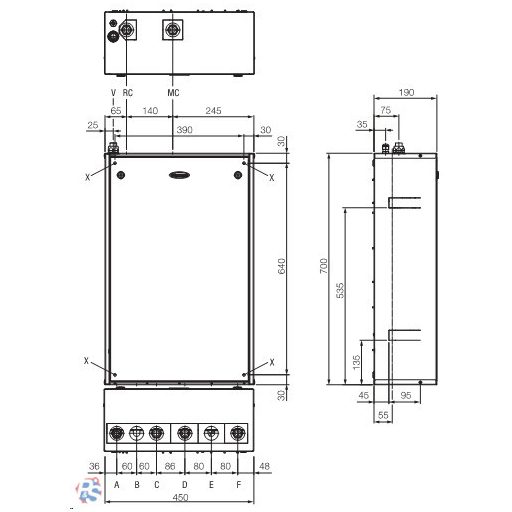

- Kompakt méretű – mindössze 19 cm mély
- IP X5D elektromos védelemmel
Műszaki előnyök és teljesítmény
Az egység fejlett elektronikai vezérlésének köszönhetően egy időjárásfüggő szabályozási szenzor csatlakoztatása elegendő több zóna automatikus hőmérséklet-optimalizálásához. A beépített hőszigetelt hidraulikai váltó biztosítja a fűtőkörök közötti megfelelő vízmennyiség elosztást, míg az alacsony energiafogyasztású szivattyúk csökkentik az üzemeltetési költségeket. A motoros keverőszelep automatikusan szabályozza a kevert körbe jutó fűtővíz hőmérsékletét a 25–50°C vagy 35–75°C tartományban, biztonsági határként 55°C maximummal. Az egység 1,5 liter víztartalommal és 100 W elektromos teljesítményfelvétellel rendelkezik.
Műszaki paraméterek
| Műszaki jellemző |
Mértékegység |
DIM A-BT |
| Rendelési kód |
- |
3.025609 |
| Legnagyobb megengedett nyomás a fűtési rendszerben |
bar |
3 |
| Legnagyobb megengedett fűtővíz hőmérséklet |
°C |
90 |
| Fűtővíz hőmérséklet szabályozási tartomány keverőszelepes körben |
°C |
25–50 vagy 35–75 |
| Fűtővíz hőmérséklet biztonsági határa |
°C |
55 |
| Egység víztartalma |
liter |
1,5 |
| Szivattyú szállítónyomása 1000 l/h mellett (direkt körben) |
kPa |
31,4 |
| Szivattyú szállítónyomása 1000 l/h mellett (kevert körben, nyitott szelep) |
kPa |
30,3 |
| Névleges elektromos teljesítményfelvétel |
W |
100 |
| Elektromos védettség |
IP |
X5D |
| Készülék tömege (víz nélkül) |
kg |
19,7 |
Karbantartás és üzemeltetés
A DIM A-BT ERP modul minimális karbantartást igényel rendszeres fűtési üzem során. Az IP X5D elektromos védettség szintje biztosítja az eszköz sérülésmentes működését nedves vagy párás helyzetben is. Az alacsony energiafogyasztású szivattyúk önerősítő technológiájának köszönhetően nem szükségesek gyakori ellenőrzések. Ajánlott évente legalább egy alkalommal a rendszer nyomásának és az egység működésének ellenőrzése. A modullal felszerelt fűtési rendszer hatékony működéséhez szükséges a fűtővíz szakszerű feltöltése és a megfelelő légtelenítés.
Gyakori kérdések
Hány zóna vezérelhető egyszerre ezzel a modullal?
A DIM A-BT ERP modul egy kevert és egy direkt fűtési zónát vezérel közvetlenül. Azonban korlátlan számban összeköthetőek egymással, így az igények szerint bővíthető a zónák száma több modul felhasználásával. Mindegyik zóna független szobatermosztattal felszerelhető.
Szükséges-e külső szenzor az időjárásfüggő szabályozáshoz?
Igen, az időjárásfüggő szabályozás működéséhez szükséges egy kültéri hőmérséklet-szenzor csatlakoztatása. Amennyiben az Immergas BUS csatlakozóval felszerelt gázkészülékkel üzemeltetjük a rendszert, egy szenzor elegendő az összes zóna automatikus optimalizálásához.
Garancia és szállítás
Az Immergas DIM A-BT ERP modul gyári garanciával szállított termék, amely az Immergas márka minőségi szabványait követi. A szállítás az egységet alapos csomagolásban védi az utazás során. Az egység professzionális telepítéséhez szakképzett szerelő felkeresése javasolt, akinek biztosítania kell az összes szükséges csatlakozó és hidraulikai bekötés szabályos végrehajtását. Bővebb információért és szállítási feltételekért forduljon ügyfélszolgálatunkhoz.
