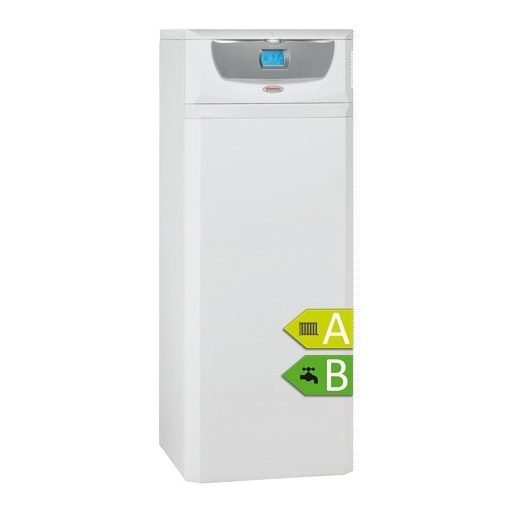

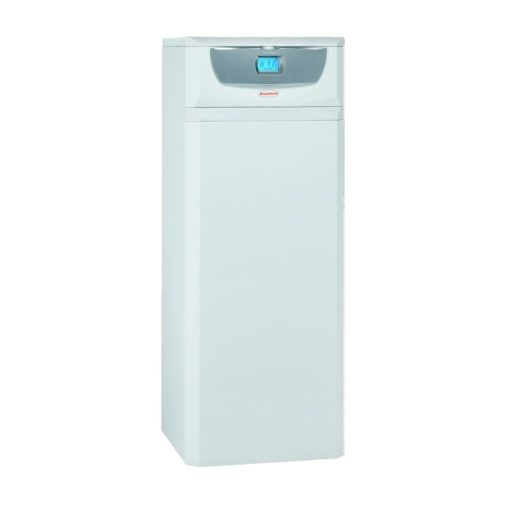

A HERCULES Condensing 26 Solar ErP típusú álló, kondenzációs elven működő gázkazán 24 kW teljesítménnyel képes fűtési, és 26 kW-tal használati melegvizet előállítani. A gázkészülék gyárilag fel van készítve napkollektorok csatlakoztatására, beépítve tartalmaz minden gépészeti és szabályozó egységet! A készülék 200 literes, rozsdamentes acélból készült beépített használati melegvíz tárolóval rendelkezik. A tároló két fűtőcsőkígyója közül az egyik a napkollektoros rendszerrel hidraulikai köréhez csatlakozik. A HERCULES Condensing 26 Solar ErP kazánok többzónás rendszerben is alkalmazhatók, zónánkénti szobatermosztátos szabályozással. Az opcionális bővítőkészletekkel legfeljebb három fűtési zóna kilakaítása lehetséges, melyek közül kettő keverőszelepes (alacsony hőmérsékletű) is lehet. A HERCULES Condensing ErP készülékek nagy vízterű fűtési rendszerekhez is alkalmazhatók. A készülék az (opcionális) Super Amico távszabályzóval könnyen és gyorsan, a készüléktől távolról is vezérelhető. Külső érzékelő (opcionális) csatlakoztatása esetén időjárásfüggő szabályozás (alap felszereltség) használata is lehetséges.
BEÉPÍTETT NAPKOLLEKTOROS GÉPÉSZETI ÉS SZABÁLYOZÓ EGYSÉGEK
A HERCULES Condensing 26 Solar ErP jelölésű készülékek nem csak korszerű álló hőközpontként üzemelnek, hanem napkollektorok csatlakoztatása esetén teljes értékű rendszerként is. A kazán beépítve tartalmazza a tágulási tartályt, hidraulikai egységet, szabályzót, és minden olyan biztonsági berendezést, amely egy napkollektoros rendszer működéséhez szükséges.
KÉT FÜGGETLEN HŐCSERÉLŐ
Mind a fűtési, mind a HMV hőcserélő rozsdamentes acélból készült.
DIGITÁLIS VEZÉRLÉSŰ LÁNGMODULÁCIÓ
Az elektronikus lángmoduláció folyamatos energia megtakarítás és emelt szintű komfort biztosítása mellett képes a fűtővíz, valamint a használati melegvíz hőmérsékletének megfelelő szabályozására.
AUTOMATIKUS BY-PASS
Az automatikus by-pass része a készülék alapfelszerelésének, és lehetővé teszi a kazán használatát termosztatikus szeleppel felszerelt radiátoros rendszer esetén is.
MOTOROS VÁLTÓSZELEP
A használati melegvíz előállításakor beépített, segédenergiával működtetett váltószelep irányítja a kazánvizet a HMV hőcserélő felé.
BEÉPÍTETT ROZSDAMENTES TÁROLÓ
A beépített 200 literes űrtartalmú melegvíztároló lehetővé teszi a melegvíz felhasználást több csapoló, például két fürdőszoba egyidejű használata esetén is. A második fűtőcsőkígyója a napkollektoros rendszer hidraulikai köréhez csatlakozik.
HMV TÁGULÁSI TARTÁLY
A HMV körben jelentkező nyomásnövekedés kompenzálására a HERCULES Condensing kW készülékek egy második beépített tágulási tartállyal is rendelkeznek a HMV kör számára.
EGYÜTTMŰKÖDÉS A DIM EGYSÉGEKKEL
Ezek a készülékek képesek együttműködni az Immergas DIM egységeivel, így lehetséges mégtöbb, egymástól független fűtési (akár radiátoros, akár kevert) kör kialakítása.
BEÉPÍTETT IDŐJÁRÁSFÜGGŐ SZABÁLYOZÁS
Az időjárásfüggő szabályozás magasabb komfort mellett biztosít költséghatékonyabb üzemelést. Az elektronika a külső hőmérséklet függvényében változtatja a kazánvíz-hőmérsékletet, így energiát takarít meg, és magasabb komfortot biztosít.
ZÓNÁSÍTOTT RENDSZEREKHEZ ALKALMAS
A HERCULES Condensing ErP készülékeket többzónás rendszerekhez tervezték. A készülékek ötféle kiépítésben alkalmazhatóak: 1, 2 vagy 3 radiátoros zóna, 1 radiátoros + 2 keverőszelepes, vagy 2 radiátoros és egy keverő szelepes zóna kiszolgálására képesek. A zónák külön-külön szabályozhatók egy-egy termosztát segítségével. Az 1. zóna keringető szivattyúja része az alapfelszereltségnek! Az ABT jelzésű kazán a keverőszelepes körhöz gyárilag tartalmazza az 1 radiátoros + 1 keverőszelepes zóna kiszolgálásához szükséges egységeket (két fűtőköri szivattyú, egy motoros keverőszelep, automata by-pass szelepek és szerelvények).
MODULÁCIÓS KERINGETŐ SZIVATTYÚ
A keringető szivattyú sebességét a vezérlő elektronika folyamatosan változtatja úgy
PROGRAMOZHATÓ HMV TÁROLÓ FŰTÉS
Az opcionális Super Amico távvezérlő segítségével a beépített használati melegvíz tároló időpogram szerint fűthető.
NAGYMÉRETŰ LCD KIJELZŐ
A nagyméretű kijelzőn a készülék számos információt közöl a felhasználóval. Megjeleníti a különböző működési jellemzőket, az aktuális funkciót (szivattyú utókeringtetés, égéstér szellőztetés, HMV készítés, stb.) vagy akár az üzemórák, gyújtások számát.
KONDENZÁCIÓS TECHNOLÓGIA
Az égéstermék rejtett hőjének (vízgőz tartalmának) kihasználása (kondenzációja) révén ugyanannyi energiát, mint a hagyományos, nem kondenzációs készülékek, kevesebb gáz eltüzelésével képesek leadni. A jobb tüzeléstechnikai hatásfok révén nem csak energiát takarít meg, hanem a környezetet is kevésbé terheli.
IPX5D ELEKTROMOS VÉDETTSÉG
Magas páratartalmú és fröccsenő vizes környezetben is biztosítja a készülék biztonságos működését.
Műszaki adatok:
|
|
HERCULES Condensing 26 Solar ErP
|
Névleges hőterhelés HMV üzemmódban
|
kW
|
26,9
|
Névleges hőterhelés fűtési üzemmódban
|
kW
|
24,3
|
Névleges hőteljesítmény HMV üzemmódban
|
kW
|
26,0
|
Névleges hőteljesítmény fűtési üzemmódban |
kW |
23,6 |
Minimális hőterhelés
|
kW
|
3,2
|
Minimális hőteljesítmény
|
kW
|
3,0
|
Hatásfok névleges terhelésnél (80/60°C)
|
%
|
96,9
|
Hatásfok minimális terhelésnél (80/60°C)
|
%
|
93,2
|
Hatásfok teljes terhelésnél (50/30°C)
|
%
|
105,3
|
Hatásfok minimális terhelésnél (50/30°C)
|
%
|
106,8
|
Hatásfok minimális terhelésnél (40/30°C)
|
%
|
107,5
|
Hatásfok minimális terhelésnél (40/30°C)
|
%
|
108,8
|
Engedélyezett égéstermékelvezető/levegőbevezető rendszerek
|
B2, B3, B5, C1, C3, C4, C5, C6, C8, C9
|
Fűtési kör jellemzői
Fűtési előremenő hőmérséklet-tartomány (radiátoros / felületfűtéses)
|
°C
|
25-85 / 25-50
|
Maximális kazánvíz hőmérséklet
|
°C
|
90
|
Maximális üzemi nyomás
|
bar
|
3
|
Tágulási tartály hasznos térfogata
|
liter
|
10,8
|
Tágulási tartály előnyomása
|
bar
|
1,0
|
Keringetőszivattyú emelőmagassága (1000 l/h) direkt kör / kevert kör
|
kPa
|
28,8 / 35,0
|
Használati melegvíz kör jellemzői
Névleges HMV teljesítmény
|
kW
|
26,0
|
HMV hőmérséklet-tartomány
|
°C
|
20 - 60
|
Maximális nyomás a HMV körben
|
bar
|
8
|
HMV teljesítmény folyamatos üzemben (Δt=30°C)
|
liter/perc
|
13,1
|
HMV teljesítmény az első tíz percben (Δt=30°C)
|
liter/perc
|
19,0
|
HMV köri tágulási tartály hasznos térfogata
|
liter
|
4,3 |
HMV köri tágulási tartály előnyomása
|
bar
|
2,5
|
Napkollektoros kör jellemzői
A hőhordozó folyadék megengedett legnagyobb üzemi hőmérséklete
|
°C
|
130
|
A hőhordozó folyadék megengedett legnagyobb pillanatnyi hőmérséklete
|
°C
|
150
|
Biztonsági szelep nyomása
|
bar
|
6
|
Tágulási tartály térfogata
|
liter
|
10,8
|
Tágulási tartály előnyomása |
bar
|
2,5
|
Keringető szivattyú névleges elektromos teljesítmény felvétele
|
W
|
33,9 |
Keringető szivattyú emelőmagassága
|
m v.o.
|
4,76
|
Hőhordozó folyadék térfogatáramának szabályozási tartománya
|
liter/perc
|
1 - 6
|
Egyéb jellemzők
Hálózati feszültség
|
V/Hz
|
230 / 50
|
Névleges áramfelvétel
|
A
|
1,2
|
Névleges elektromos teljesítmény
|
W
|
135
|
Ventilátor teljesítményigénye
|
W
|
23
|
Ventilátor szállítónyomása névleges teljesítményen
|
Pa
|
148
|
Ventilátor szállítónyomása minimális teljesítményen
|
Pa
|
33
|
Fűtési keringetőszivattyú teljesítményigénye
|
W
|
58,5
|
Elektromos védettség
|
IP
|
IPX5D
|
Kazánvíz térfogat
|
liter
|
7,6
|
HMV tartály térfogata
|
liter
|
200
|
Teljes tömeg (víz nélkül)
|
kg
|
193,8
|
