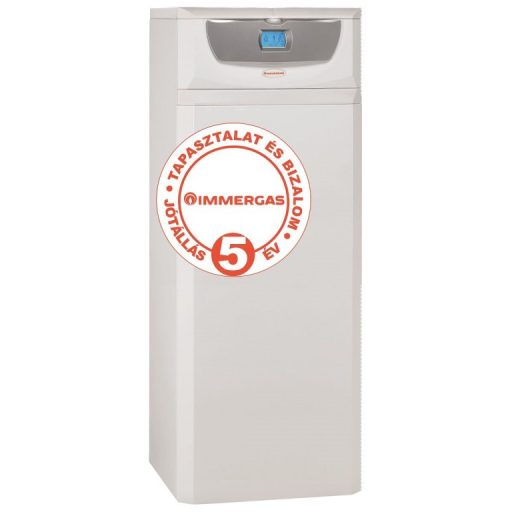

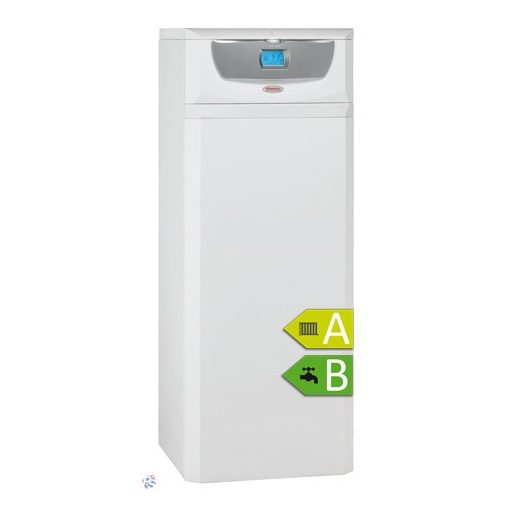

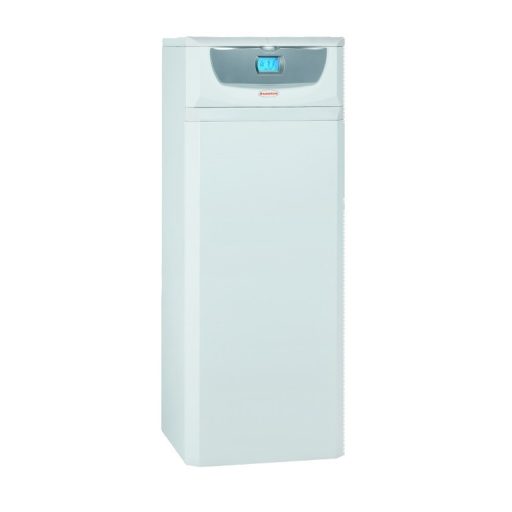

A HERCULES Condensing 32 ABT ErP gázkazán bemutatása
A HERCULES Condensing 32 ABT ErP típusú álló, kondenzációs elven működő gázkazán 32 kW teljesítménnyel képes fűtési és használati melegvizet előállítani. A készülék 120 literes, rozsdamentes acélból készült beépített használati melegvíz tárolóval rendelkezik, amely a készülék alsó részén helyezkedik el. Fölötte a gázberendezések és hidraulikai egységek találhatók, köszönhetően ennek az elrendezésnek a készülék különösen kompakt méretű. Az ABT változat alap kiépítésben tartalmazza az egy direkt kör mellett a plusz egy keverőszelepes zónaegységet is, így azonnal többzónás rendszerben alkalmazható.
Főbb jellemzők és előnyök
- Két független rozsdamentes hőcserélő: Mind a fűtési, mind a HMV hőcserélő rozsdamentes acélból készült, hosszú élettartamot és megbízható működést garantálva
- Digitális vezérlésű lángmoduláció: Az elektronikus lángmoduláció folyamatos energia-megtakarítás és magasabb komfort biztosítása mellett képes a fűtővíz és a használati melegvíz hőmérsékletének precíz szabályozására
- 120 literes beépített rozsdamentes tároló: Lehetővé teszi a melegvíz felhasználást több csapolóhely, például két fürdőszoba egyidejű használata esetén is. A második fűtőcsőkígyó révén napkollektoros rendszerre is kapcsolható
- Többzónás rendszerekhez optimalizált: Az ABT változat gyárilag tartalmazza az 1 radiátoros + 1 keverőszelepes zóna kiszolgálásához szükséges egységeket (két fűtőköri szivattyú, egy motoros keverőszelep, automata by-pass szelepek és szerelvények)
- Beépített időjárásfüggő szabályozás: A külső hőmérséklet függvényében változtatja a kazánvíz-hőmérsékletet, így energiát takarít meg és magasabb komfortot biztosít
- Modulációs keringető szivattyú: A keringető szivattyú sebességét a vezérlő elektronika folyamatosan változtatja, optimalizálva a rendszer működését
- Automatikus by-pass: Része a készülék alapfelszereltségének, lehetővé teszi a kazán használatát termosztatikus szeleppel felszerelt radiátoros rendszer esetén is
- Motoros váltószelep: A használati melegvíz előállításakor a beépített váltószelep automatikusan irányítja a kazánvizet a HMV hőcserélő felé
- HMV tágulási tartály: A HMV körben jelentkező nyomásnövekedés kompenzálására a készülék második beépített tágulási tartállyal is rendelkezik
- IPX5D elektromos védettség: Magas páratartalmú és fröccsenő vizes környezetben is biztosítja a készülék biztonságos működését
- Nagyméretű LCD kijelző: Megjeleníti a különböző működési jellemzőket, az aktuális funkciót, üzemórákat és egyéb fontos információkat
Kondenzációs technológia és hatékonyság
A HERCULES Condensing ErP kazán a legmodernebb kondenzációs technológiát alkalmazza, amely az égéstermék rejtett hőjének (vízgőz tartalmának) kihasználásával működik. A kondenzáció révén ugyanannyi energiát kevesebb gáz eltüzelésével képes leadni, mint a hagyományos, nem kondenzációs készülékek. A hatásfok névleges terhelésnél 80/60°C mellett 96,9%, míg alacsony hőmérsékletű rendszerekben (50/30°C) akár 105,8%-ot is elérhet. Ez nem csak jelentős energiamegtakarítást eredményez, hanem a környezetet is kevésbé terheli az alacsonyabb károsanyag-kibocsátás miatt. A készülék különösen gazdaságosan üzemeltethető felületfűtési rendszerekkel kombinálva.
Zónásított rendszerek és bővíthetőség
A HERCULES Condensing ErP készülékeket kifejezetten többzónás rendszerekhez tervezték. A kazánok ötféle kiépítésben alkalmazhatóak: 1, 2 vagy 3 radiátoros zóna, 1 radiátoros + 2 keverőszelepes, vagy 2 radiátoros és egy keverőszelepes zóna kiszolgálására képesek. A zónák külön-külön szabályozhatók egy-egy termosztát segítségével, lehetővé téve a különböző helyiségek független hőmérséklet-szabályozását. Az opcionális bővítőkészletekkel legfeljebb három fűtési zóna kialakítása lehetséges. A készülékek együttműködnek az Immergas DIM egységeivel is, így még több, egymástól független fűtési kör kialakítása lehetséges. Az opcionális Super Amico távszabályzóval a készülék könnyen és gyorsan, távolról is vezérelhető, valamint időprogram szerint fűthető a beépített melegvíztároló. Külső érzékelő csatlakoztatása esetén időjárásfüggő szabályozás használata is lehetséges.
Műszaki adatok
| Jellemző |
Mértékegység |
Érték |
| Névleges hőterhelés HMV üzemmódban |
kW |
33,0 |
| Névleges hőterhelés fűtési üzemmódban |
kW |
33,0 |
| Névleges hőteljesítmény HMV üzemmódban |
kW |
32,0 |
| Névleges hőteljesítmény fűtési üzemmódban |
kW |
32,0 |
| Minimális hőterhelés |
kW |
7,3 |
| Minimális hőteljesítmény |
kW |
6,9 |
| Hatásfok névleges terhelésnél (80/60°C) |
% |
96,9 |
| Hatásfok minimális terhelésnél (80/60°C) |
% |
94,5 |
| Hatásfok teljes terhelésnél (50/30°C) |
% |
104,7 |
| Hatásfok minimális terhelésnél (50/30°C) |
% |
105,8 |
| Hatásfok minimális terhelésnél (40/30°C) |
% |
107,3 |
| Engedélyezett égéstermékelvezető rendszerek |
- |
B2, B3, B5, C1, C3, C4, C5, C6, C8, C9 |
Fűtési kör jellemzői
| Jellemző |
Mértékegység |
Érték |
| Fűtési előremenő hőmérséklet-tartomány (radiátoros) |
°C |
25-85 |
| Fűtési előremenő hőmérséklet-tartomány (felületfűtéses) |
°C |
25-50 |
| Maximális kazánvíz hőmérséklet |
°C |
90 |
| Maximális üzemi nyomás |
bar |
3 |
| Tágulási tartály térfogata |
liter |
10,8 |
| Tágulási tartály előnyomása |
bar |
1,0 |
| Keringetőszivattyú emelőmagassága (1000 l/h) direkt kör |
kPa |
28,8 |
| Keringetőszivattyú emelőmagassága (1000 l/h) kevert kör |
kPa |
35,0 |
Használati melegvíz kör jellemzői
| Jellemző |
Mértékegység |
Érték |
| Névleges HMV teljesítmény |
kW |
32,0 |
| HMV hőmérséklet-tartomány |
°C |
10-60 |
| Maximális nyomás a HMV körben |
bar |
8 |
| HMV teljesítmény folyamatos üzemben (Δt=30°C) |
liter/perc |
16,0 |
| HMV teljesítmény az első tíz percben (Δt=30°C) |
liter/perc |
24,3 |
| HMV köri tágulási tartály térfogata |
liter |
4,1 |
| HMV köri tágulási tartály előnyomása |
bar |
3,5 |
| HMV tartály térfogata |
liter |
120 |
Elektromos és egyéb jellemzők
| Jellemző |
Mértékegység |
Érték |
| Hálózati feszültség |
V/Hz |
230/50 |
| Névleges áramfelvétel |
A |
1,06 |
| Névleges elektromos teljesítmény |
W |
168 |
| Ventilátor teljesítményigénye |
W |
28 |
| Ventilátor szállítónyomása névleges teljesítményen |
Pa |
220 |
| Ventilátor szállítónyomása minimális teljesítményen |
Pa |
52 |
| Keringetőszivattyú teljesítményigénye |
W |
58 |
| Elektromos védettség |
IP |
IPX5D |
| Kazánvíz térfogat |
liter |
6,9 |
| Teljes tömeg (víz nélkül) |
kg |
130,1 |
Gyakori kérdések
Alkalmas-e a készülék napkollektoros rendszerrel való összekapcsolásra?
Igen, a HERCULES Condensing 32 ABT ErP kazán 120 literes melegvíztárolója két fűtőcsőkígyóval rendelkezik, amelyek közül a második kifejezetten napkollektoros rendszer csatlakoztatására szolgál. Ez lehetővé teszi a megújuló energiaforrások hatékony integrálását a fűtési rendszerbe, további költségmegtakarítást eredményezve.
Milyen fűtési rendszerekkel kompatibilis a kazán?
A készülék rendkívül sokoldalú: használható hagyományos radiátoros fűtési rendszerekben (25-85°C), alacsony hőmérsékletű felületfűtésben, például padlófűtésben (25-50°C), valamint vegyes rendszerekben is. Az ABT változat gyárilag tartalmaz egy direkt radiátoros és egy keverőszelepes kört, így azonnal alkalmazható többzónás rendszerekben. Opcionális bővítőkészletekkel akár háromzónás rendszer is kialakítható.
Karbantartás és üzemeltetés
A HERCULES Condensing 32 ABT ErP kazán hosszú élettartamú, megbízható működést biztosít megfelelő karbantartás mellett. Javasolt évi egyszeri szakember által végzett karbantartás, amely magában foglalja az égő ellenőrzését, a hőcserélők tisztítását és a biztonsági berendezések tesztelését. A rozsdamentes acél hőcserélők és a korróziógátló kezelés minimálisra csökkentik a lerakódások kialakulását. A készülék nagyméretű LCD kijelzője folyamatosan tájékoztatja a felhasználót az üzemállapotról, az üzemórák számáról és az esetleges hibákról, megkönnyítve a diagnosztikát. A modulációs keringető szivattyú és az automatikus by-pass rendszer gondoskodik a rendszer optimális működéséről, minimalizálva a kopást és az energiafogyasztást.
Garancia és szállítás
Az Immergas HERCULES Condensing 32 ABT ErP kondenzációs kombi gázkazánra a gyártó 2 év garanciát vállal az eredeti vásárlási számla és a szakszerű telepítést igazoló dokumentumok megléte esetén. A garancia kiterjed a gyári gyártási hibákra és az anyaghibákra. A készülék szállítása speciális csomagolásban történik, amely megvédi a szállítás során fellépő mechanikai sérülésektől. Fontos, hogy a telepítést kizárólag az érvényes gázszerelői engedéllyel rendelkező szakember végezheti el a hatályos előírások és biztonsági szabványok betartásával. A helytelen telepítés vagy karbantartás a garancia elvesztését eredményezheti.
