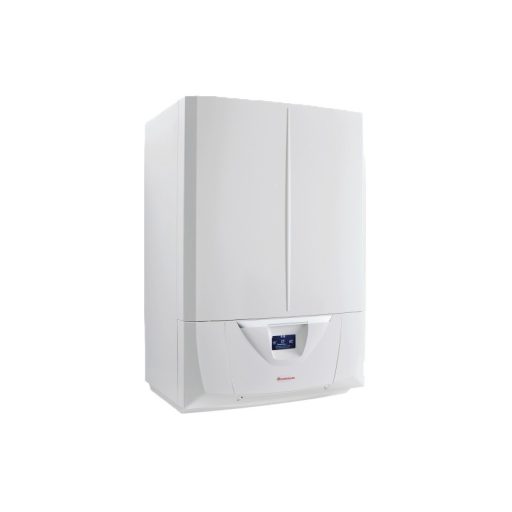

Az VICTRIX Zeus Superior 35 ErP fali készülék 35kW teljesítménnyel képes fűtési-, ill. 35kW teljesítménnyel tárolós rendszerben használati melegvizet előállítani. A VICTRIX Zeus Superior ErP kazánok kompakt hidraulikai egysége kis szervizigényű és már 0,5 bar fűtési rendszernyomással is működik. A készülék az (opcionális) Super AMICO távszabályzóval könnyen és gyorsan, a készüléktől távolról is vezérelhető. Modulációs szivattyúja még takarékosabbá teszi a készüléket, hiszen a szivattyú fordulatszámát a vezérlő elektronika képes szabályozni. Külsőhőmérséklet-érzékelő (opcionális) csatlakoztatása esetén végtelen számú jelleggörbével működő időjárásfüggő szabályozás is lehetséges.
KÉT FÜGGETLEN HŐCSERÉLŐ
Mind a fűtési, mind a HMV hőcserélő rozsdamentes acélból készült.
DIGITÁLIS VEZÉRLÉSŰ LÁNGMODULÁCIÓ
Az elektronikus lángmoduláció folyamatos energia megtakarítás és emelt szintű komfort biztosítása mellett képes a fűtővíz, valamint a használati melegvíz hőmérsékletének megfelelő szabályozására.
DIGITÁLIS KEZELŐFELÜLET
A digitális kezelőfelület biztosítja a készülék könnyű kezelhetőségét. A kézreálló gombokkal pontosan beállítható a hőmérséklet, illetve az egyéb paraméterek. A kijelző ábrák és kódok segítségével tájékoztat az aktuális üzemmódról és az esetleges hibákról.
SZABÁLYOZHATZÓ BY-PASS
A beépített, szabályozható by-pass lehetővé teszi a kazán használatát termosztatikus szeleppel felszerelt radiátoros rendszer esetén is. A szabályozható by-pass optimális működést tesz lehetővé.
MOTOROS VÁLTÓSZELEP
A használati melegvíz előállításakor a beépített, motoros váltószelep irányítja a kazánvizet a HMV hőcserélő felé.
BEÉPÍTETT IDŐJÁRÁSFÜGGŐ SZABÁLYOZÁS
Az időjárásfüggő szabályozás magasabb komfort mellett biztosít költséghatékonyabb üzemelést. Az elektronika a külső hőmérséklet függvényében változtatja a kazánvíz-hőmérsékletet, így energiát takarít meg és magasabb komfortot biztosít. A készülék elektronikája tetszőleges szabályozási egyenes beállítását teszi lehetővé.
ROZSDAMENTES ACÉL MELEGVÍZTÁROLÓ
A beépített 54 literes űrtartalmú melegvíztároló lehetővé teszi a melegvíz felhasználást több csapoló, például két fürdőszoba egyidejű használata esetén is.
HMV TÁGULÁSI TARTÁLY
A HMV körben jelentkező nyomásnövekedés kompenzálására a Victrix Zeus Superior ErP készülékek egy második beépített tágulási tartállyal is rendelkeznek a HMV kör számára.
EGYÜTTMŰKÖDÉS A DIM EGYSÉGEKKEL
A VICTRIX Zeus Superior ErP készülékek teljes körűen képesek együttműködni az Immergas DIM ErP egységeivel, így lehetséges több, egymástól független fűtési kör (akár radiátoros, akár kevert) kialakítása.

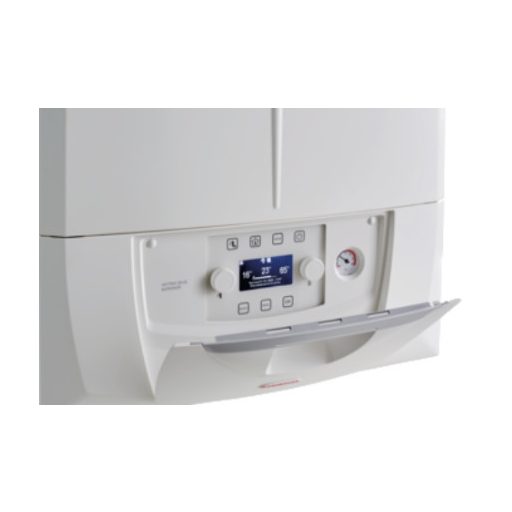

NAGYMÉRETŰ LCD KIJELZŐ
A nagyméretű kijelzőn a készülék számos információt közöl a felhasználóval. Megjeleníti a különböző működési jellemzőket, az aktuális funkciót (szivattyú utókeringtetés, égéstér szellőztetés, HMV készítés, stb.) vagy akár az üzemórák, gyújtások számát.
MODULÁCIÓS SZIVATTYÚ
A kazán keringtető szivattyújának sebességét a vezérlő elektronika mindig az optimálisra állítja be, hogy biztosítsa az előremenő és a visszatérő fűtővíz közötti hőmérsékletkülönbséget.
PROGRAMOZHATÓ TÁROLÓFŰTÉS
Az Immergas új távvezérlőjével, a Super AMICO-val, a VICTRIX Zeus Superior ErP készülékek tárolójának fűtése a fűtési rendszerhez hasonlóan programozható. Időzíthető a normál és a csökkentett tároló hőmérséklet.
KONDENZÁCIÓS TECHNOLÓGIA
Az égéstermék rejtett hőjének (vízgőz tartalmának) kihasználása (kondenzációja) révén ugyanannyi energiát, mint a hagyományos, nem kondenzációs készülékek, kevesebb gáz eltüzelésével képesek leadni. A jobb tüzeléstechnikai hatásfok révén nem csak energiát takarít meg, hanem a környezetet is kevésbé terheli.
IPX5D ELEKTROMOS VÉDETTSÉG
Magas páratartalmú és fröccsenő vizes környezetben is biztosítja a készülék biztonságos működését.
Műszaki adatok:
|
|
|
VICTRIX ZEUS SUPERIOR 32 ErP
|
|
Névleges hőterhelés használati melegvíz üzemmódban
|
kW (kcal/h)
|
33,0 (28 392)
|
|
Névleges hőterhelés fűtési üzemmódban
|
kW (kcal/h)
|
33,0 (28 392)
|
|
Névleges hőteljesítmény fűtési üzemmódba
|
kW (kcal/h)
|
32,0 (27 520)
|
|
Névleges hőteljesítmény használati melegvíz módban
|
kW (kcal/h)
|
32,0 (27 520)
|
|
Minimális hőterhelés
|
kW (kcal/h)
|
7,3 (6279)
|
|
Minimális hőteljesítmény
|
kW (kcal/h)
|
6,9 (5 934)
|
|
Hatásfok teljes terhelésnél (80/60°C)
|
%
|
96,9
|
|
Hatásfok minimális terhelésnél (80/60°C)
|
%
|
94,5
|
|
Hatásfok teljes terhelésnél (50/30°C)
|
%
|
104,1
|
|
Hatásfok minimális terhelésnél (50/30°C)
|
%
|
105,8
|
|
Hatásfok teljes terhelésnél (40/30°C)
|
%
|
107,3
|
|
Hatásfok minimális terhelésnél (40/30°C)
|
%
|
107,3
|
Fűtési kör jellemzői
|
Fűtési előremenő hőmérséklet-tartomány
(radiátoros / felületfűtéses)
|
°C
|
25-85 / 25-50
|
|
Maximális kazánvíz hőmérséklet
|
°C
|
90
|
|
Maximális üzemi nyomás
|
bar
|
3
|
|
Tágulási tartály térfogata
|
liter
|
7,1
|
|
Tágulási tartály előnyomása
|
bar
|
1,0
|
|
Keringetőszivattyú emelőmagassága (1000 l/h)
|
kPa (vom)
|
35,5 (3,62)
|
HMV kör jellemzői
|
Névleges HMV teljesítmény
|
kW (kcal/h)
|
33,0 (28 392)
|
|
HMV hőmérséklet-tartomány
|
°C
|
20 - 60
|
|
Maximális nyomás a HMV körben
|
bar
|
8
|
|
HMV teljesítmény folyamatos üzemben (Δt 30°C)
|
liter/perc
|
15,8
|
|
HMV teljesítmény az első tíz percben (Δt 30°C)
|
liter/perc
|
19,2
|
|
HMV köri tágulási tartály térfogata
|
liter
|
1,2
|
|
HMV köri tágulási tartály előnyomása
|
bar
|
2,5
|
Gázellátás
|
"H" típusú földgáz (G20)
|
mbar
|
|
|
|
Fogyasztás névleges teljesítményen (Ha=36MJ/normál m3)
|
m3/h
|
|
|
|
Propán gáz (G30)
|
mbar
|
|
|
|
Fogyasztás névleges teljesítményen
|
m3/h
|
|
|
|
Bután gáz (G31)
|
mbar
|
|
|
|
Fogyasztás névleges teljesítményen
|
m3/h
|
|
|
Egyéb jellemzők
|
Hálózati feszültség
|
V/Hz
|
230 - 50
|
|
Névleges áramfelvétel
|
A
|
0,65
|
|
Névleges elektromos teljesítmény
|
W
|
135
|
|
Ventilátor teljesítményigénye
|
W
|
29
|
|
Keringetőszivattyú teljesítményigénye
|
W
|
98,6
|
|
Elektromos védettség
|
IP
|
X5D
|
|
Kazánvíz térfogat
|
liter
|
9,1
|
|
HMV tartály térfogata
|
liter
|
54
|
|
Teljes tömeg (víz nélkül)
|
kg
|
72,8
|
