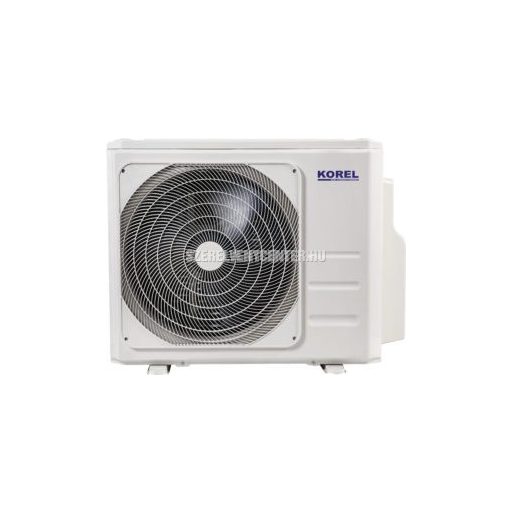

A Korel K2OE-18HFN8 multi klíma kültéri egység bemutatása
A Korel K2OE-18HFN8 egy modern, kifejezetten fűtésre optimalizált multi split kültéri egység, amely 5.3 kW hűtési/fűtési teljesítményével ideális választás kisebb lakások és irodák klimatizálására. Az R32 környezetbarát hűtőközeg alkalmazásával nem csak hatékonyabb működést, hanem alacsonyabb környezeti terhelést is biztosít. A készülék maximum 2 beltéri egység egyidejű csatlakoztatását teszi lehetővé, így több helyiség független hőmérséklet-szabályozása is megvalósítható egyetlen kültéri egységgel.
Főbb jellemzők és technikai paraméterek
- R32 hűtőközeg - környezetbarát, hatékony és korszerű
- 5.3 kW hűtési/fűtési teljesítmény
- Fűtésre optimalizált kivitel csepptálca és kompresszor fűtéssel
- Maximum 2 db beltéri egység csatlakoztatható
- 80 méter maximális csővezeték hossz a rugalmas telepítéshez
- 15 méter maximális magasságkülönbség a bel- és kültéri egységek között
- Rugalmas vezetékezési lehetőségek
- Alacsony hőmérséklet hűtési funkció
- Check Point gomb az egyszerű diagnosztikához
- Állapot és hibajelzés LED kijelzőn
- Egyszerű karbantartási hozzáférés
Műszaki előnyök és innovatív megoldások
A készülék kiemelt előnye a fűtésre optimalizált kialakítás, amely csepptálca fűtéssel és kompresszor fűtési funkcióval rendelkezik. Ez biztosítja a megbízható működést még hideg téli időszakban is, akár -15°C külső hőmérsékleten. Az R32 hűtőközeg használata mintegy 10%-kal magasabb energiahatékonyságot eredményez a korábbi R410A gázhoz képest, miközben 75%-kal alacsonyabb GWP (globális felmelegedési potenciál) értékkel rendelkezik. A hosszú, akár 80 méteres csővezeték és a 15 méteres szintkülönbség lehetővé teszi a kültéri egység optimális elhelyezését még bonyolultabb épületgeometria esetén is. A beépített diagnosztikai rendszer LED kijelzőn mutatja az aktuális üzemállapotot és esetleges hibakódokat, így a szervizelés gyors és hatékony lehet.
Karbantartás és üzemeltetés
A Korel K2OE-18HFN8 kültéri egység kialakítása során kiemelt figyelmet fordítottak a könnyű karbantarthatóságra. A készülék burkolata egyszerűen eltávolítható, így a szűrők tisztítása és a belső alkatrészek ellenőrzése gyorsan elvégezhető. A Check Point gomb megnyomásával azonnal leellenőrizhető a rendszer aktuális állapota, a LED kijelző pedig egyértelműen jelzi, ha valamilyen probléma merül fel. Javasolt évente legalább egyszer szakember általi átvizsgálás, amely magában foglalja a hűtőközeg mennyiségének ellenőrzését, a csővezetékek szivárgásvizsgálatát és a kompresszor állapotának felmérését. A csepptálca fűtés gondoskodik arról, hogy téli üzemben ne alakuljon ki jégképződés, így a leolvasztási ciklusok ritkábbak és hatékonyabbak.
Gyakori kérdések
Milyen beltéri egységeket csatlakoztathatok a K2OE-18HFN8 kültéri egységhez?
A készülékhez maximum 2 darab Korel beltéri egység csatlakoztatható, amelyek összteljesítménye nem haladhatja meg az 5.3 kW-ot. Választhat fali split, kazettás vagy mennyezeti kivitelű beltéri egységek közül is, a teljesítmény összeillesztésére ügyelve. A rendszer lehetővé teszi különböző kapacitású beltéri egységek kombinálását, például egy 2.5 kW-os és egy 2.8 kW-os egység együttes használatát.
Milyen hőmérsékleten működik megbízhatóan a fűtési üzemmód?
A fűtésre optimalizált kivitelnek köszönhetően a készülék akár -15°C külső hőmérsékletig is hatékonyan fűt. A beépített csepptálca és kompresszor fűtés megakadályozza a jegesedést, így ritkábbak a leolvasztási ciklusok. Extrém hideg időjárási körülmények között (-20°C alatt) kiegészítő fűtés alkalmazása javasolt a folyamatos komfortérzet biztosításához.
Garancia és szállítás
A Korel K2OE-18HFN8 multi klíma kültéri egységre a gyártó 2 év hivatalos garanciat vállal, amely a kompresszorra 5 évre kiterjeszthető regisztráció esetén. A garancia a gyári hibákra és a meghibásodott alkatrészek cseréjére vonatkozik, feltéve, hogy a telepítést szakképzett szerelő végezte és az üzembe helyezési jegyzőkönyv rendelkezésre áll. A szállítás általában 3-5 munkanapon belül megtörténik, a pontos határidőről raktárkészlet függvényében tájékoztatjuk vásárlóinkat. A készülék szállítása speciális csomagolásban történik, amely védi a külső sérülésektől. Kérjük, átvételkor ellenőrizze a csomag sértetlenségét!
