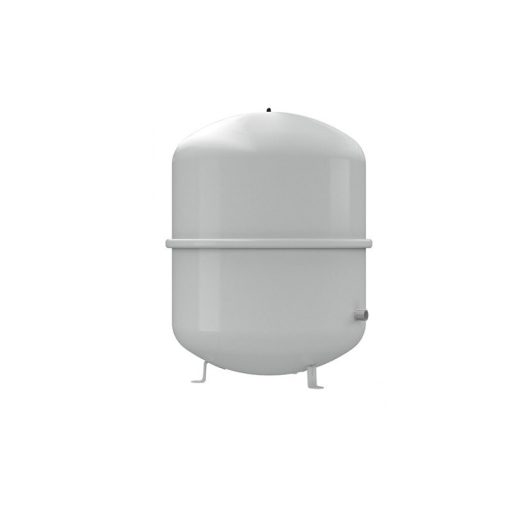

A Reflex N 35 tágulási tartály bemutatása
A Reflex N 35 professzionális minőségű zárt tágulási tartály, amely fűtési és hűtési rendszerek nyomásstabilizálására lett kifejlesztve. Álló kivitelének köszönhetően kompakt telepítésre alkalmas, míg a nem cserélhető membrán hosszú élettartamot és megbízható működést garantál. A tartály teljes mértékben megfelel a DIN EN 13831 normának és a nyomástartó edényekről szóló 2014/68/EU EU szabványnak.
Főbb jellemzők
- 35 literes névleges térfogat, 31,5 liter hasznos térfogattal
- 4 bar megengedett üzemi nyomás
- Zárt fűtési és hűtési rendszerekhez kifejlesztett
- Álló kivitelben, 3/4" menetes csatlakozással
- Nem cserélhető membrán a DIN EN 13831 norma szerint
- Gyári gázkamra előfeltöltésű (1,5 bar)
- Tartós epoxigyanta bevonat a hosszú élettartam érdekében
- Legalább 25-50% fagyálló adalékkal kompatibilis
- EU 2014/68/EU szabvány szerinti jóváhagyás
Műszaki előnyök
A Reflex N 35 membrános tágulási tartály fejlett hidraulikai technológiát alkalmaz, amely hatékonyan kompenzálja a zárt fűtési és hűtési rendszerekben a hőmérséklet-ingadozás okozta nyomásváltozásokat. Az epoxigyanta bevonat biztosítja a korróziós ellenállást, így a tartály hosszú évek során megbízhatóan működik. A gyári előfeltöltésű gázkamra garantálja az optimális kezdeti feltételeket, valamint csökkenti az első üzembehelyezés során szükséges karbantartási lépéseket. Maximum 70 °C üzemi hőmérséklet mellett 120 °C előremenő hőmérséklet-terhelhetőséggel rendelkezik, így alkalmazható magasabb hőmérsékleti igénnyel rendelkező rendszerekben is.
Karbantartás és üzemeltetés
A Reflex N 35 tágulási tartály felszerelése egyszerű 3/4" menetes csatlakozáson keresztül történik. Normál üzemeltetés során nincs szükség periodikus karbantartásra, azonban ajánlott évente ellenőrizni a gázkamra nyomását, amely ideális esetben 1,5 bar szinten marad. A rendszer feltöltésekor gondoskodjon az 1,25 bar statikus nyomás beállításáról. A tartály vízszintes vagy függőleges telepítéshez egyaránt alkalmható, azonban az álló pozíció (függőleges elhelyezés) az előírt működési mód.
Gyakori kérdések
Miért szükséges tágulási tartály a fűtési rendszerben?
A fűtési rendszerben a hőmérséklet-emelkedés térfogat-növekedést okoz. A zárt rendszerben ez nyomásemelkedéshez vezetne, amely a biztonsági szelepek és a rendszer végső megsérüléséhez vezethetne. A tágulási tartály ezt a térfogatbővülést elnyeli, biztosítva a nyomás állandóságát és a rendszer biztonságát.
Hány literesre van szükségem az én rendszeremhez?
A tágulási tartály méretezése a rendszer teljes vízmennyiségétől és a maximális hőmérséklet-emelkedéstől függ. Szokásos gyakorlat szerint a tartály térfogatának a rendszer teljes vízmennyiségének 4-8%-a közé kell esnie. A 35 literes Reflex N például körülbelül 400-900 literes fűtési rendszerhez megfelelő. Pontos méretezéshez javasoljuk a fűtési szakemberrel konzultálni.
Garancia és szállítás
A Reflex N 35 tágulási tartály a Reflex gyártó garanciájával kerül szállításra. Az EU előírásainak megfelelő csomagolásban érkezik, mely megvédi a szállítás során. A termék telepítését szakképzett szerelővel ajánljuk elvégezni a biztonságos üzemeltetés érdekében.

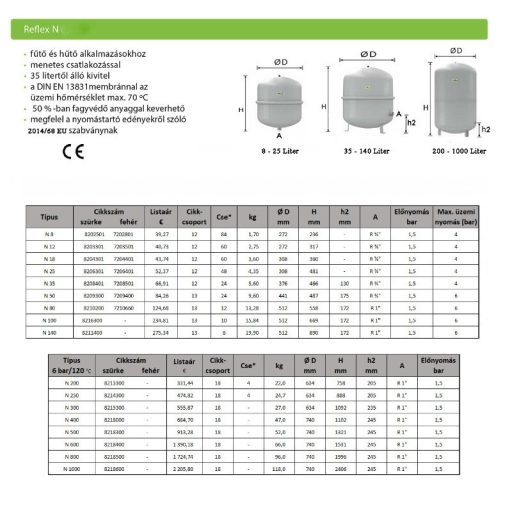

Műszaki paraméterek
| Paraméter |
Érték |
| Típus |
Reflex N 35 |
| Névleges térfogat |
35 liter |
| Hasznos térfogat (max.) |
31,5 liter |
| Megengedett üzemi nyomás |
4 bar |
| Megengedett üzemi hőmérséklet |
70 °C |
| Megengedett előremenő hőmérséklet |
120 °C |
| Gyári gázellátási nyomás |
1,5 bar |
| Rendszercsatlakozás |
R 3/4" |
| Átmérő |
376 mm |
| Magasság |
466 mm |
| Üres súly |
5,6 kg |
| Szín |
Szürke |
| Membrán típusa |
Nem cserélhető |
