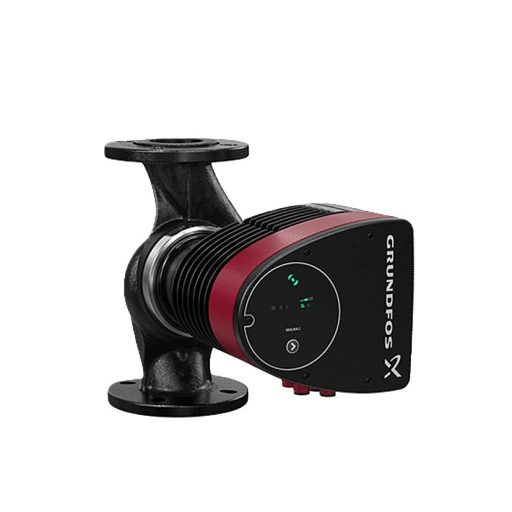

Grundfos Magna1 65-120 F 340 PN6/10, energiatakarékos fűtési keringetőszivattyú, karimás, cksz.99221374

Bevezetés

A Grundfos Magna1 65-120 F egy professzionális minőségű nedvestengelyű keringetőszivattyú, amely a szivattyú és motor egy kompakt egységként működik. Speciálisan tervezve fűtési és hűtési rendszerekhez, valamint használati melegvíz rendszerekhez. A karimás csatlakozás (DN 65, PN6/10) és 340 mm-es beépítési hossz biztosítja a széleskörű kompatibilitást a meglévő rendszerekkel. Az EuP direktívának megfelelő, energia-hatékony megoldás, amely jelentős üzemeltetési költségmegtakarítást nyújt.

Főbb jellemzők

• Nedvestengelyű konstrukció – szivattyú és motor egy egységben, minimális tömítésigénnyel
• Karimás csatlakozás – DIN szabvány szerinti, DN 65 csőcsatlakozás, PN6/10 nyomásfokozat
• Beépített intelligens szabályozó – kilenc jelzőfény, három arányos nyomáskülönbség görbe, három állandó nyomás görbe és három fix fordulatszám görbe
• Alacsony energiafogyasztás – EEI 0,18 értékkel megfelelő az EuP direktíva követelményeinek
• Alkalmazási területek: fűtési rendszerek (főszivattyúként, keverő körökben, felület fűtésekhez), hűtési rendszerek, használati melegvíz rendszerek
• Szivattyúház: öntött vas (EN-GJL-250/ASTM A48-250B), járókerék: PES 30% üvegszállal erősített műanyag
• Maximális üzemi nyomás: 10 bar
• Folyadékhőmérséklet tartomány: -10 … 110 °C
• Szimpla fázisú elektromos csatlakozás: 1 × 230 V, 50 Hz
• X4D védettségi osztály – kiváló vízálló tulajdonságok

Műszaki előnyök és teljesítmény

A Magna1 65-120 F szivattyú fejlett technológiája lehetővé teszi a dinamikus teljesítményszabályozást, amely automatikusan adaptálódik a rendszer igényeihez. Az eredmény: jelentős energia- és költségmegtakarítás különböző terhelési feltételek mellett. A beépített szabályozó három különböző működési módot kínál, amelyek lehetővé teszik az optimális beállítást az adott rendszer karakterisztikájához. A teljesítménytartomány 24,38 W és 774 W között mozog, maximálisan 3,42 A áramfogyasztás mellett, amely kifejezetten kedvező a folyamatos üzemeltetéshez. Az alacsony zajszint (X4D osztály) szinte nem hallható a tipikus beépítési körülmények között.

Karbantartás és üzemeltetés

A nedvestengelyű konstrukció miatt a Magna1 keringetőszivattyú gyakorlatilag karbantartásmentes. Nem szükséges tengelytömítés cseréje, és mindössze két tömítőgyűrű található az egész egységben. A csapágyak kenését a szállított közeg automatikusan biztosítja. Az újrahasznosítás szempontjából is kedvező, mivel az anyagok száma minimálisra csökkentett. Ennek köszönhetően az élettartam-költségek jelentősen alacsonyabbak a hagyományos szivattyúknál. A szivattyú hosszú élettartamú, megbízható üzemeltetésre tervezve. A megfelelő működés érdekében fontos, hogy a munkapont a szivattyú méretezési tartományán belül essen.

Gyakori kérdések

Milyen előnyei vannak a nedvestengelyű konstrukciónak?

A nedvestengelyű kialakítás kiküszöböli a hagyományos tengelytömítés problémáit, csökkenti a szivárgás lehetőségét és gyakorlatilag karbantartásmentes üzemeltetést tesz lehetővé. Az egyszerűbb szerkezet hosszabb élettartamot és alacsonyabb üzemeltetési költségeket eredményez.

Hogyan működik az intelligens szabályozó rendszer?

A beépített szabályozó a rendszer pillanatnyi igényei szerint automatikusan állítja a szivattyú fordulatszámát. Ez három működési mód közül választható: arányos nyomáskülönbség szabályozás, állandó nyomás szabályozás, vagy fix fordulatszám. A kilenc jelzőfény megkönnyíti a megfelelő beállítás kiválasztását és felügyeletét.

Garancia és szállítás

A Grundfos Magna1 65-120 F a Grundfos Blueflux program része, amely első osztályú minőséget és megbízhatóságot garantál. A szivattyú CE, VDE és EAC minősítéssel rendelkezik, amely teljes körű európai és nemzetközi szabályozási megfelelést biztosít. A nettó tömeg 21,6 kg, össztömeg 23,8 kg, szállítási térfogat 0,057 m³. Javasoljuk a szállítás előtt az átvevő körülmények ellenőrzését.

Műszaki adatok táblázata
