Grundfos Magna3 25-60 180 PN10, magas hatásfokú, energiatakarékos fűtési prémium keringetőszivattyú, menetes, cksz.97924245

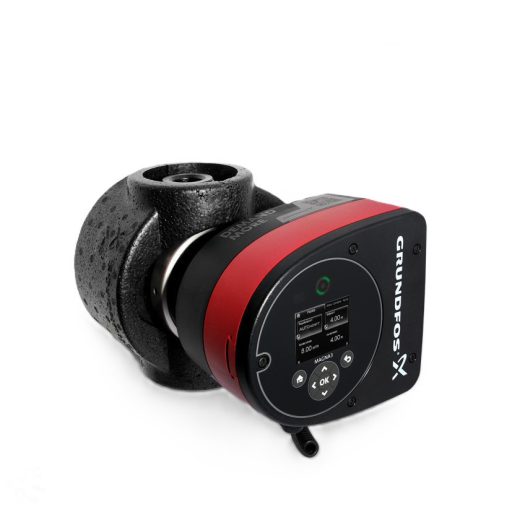

Grundfos Magna3 25-60 180 PN10
Prémium keringetőszivattyú fűtési és hűtési rendszerekhez, beépített vezérlőelektronikával és intelligens energiatakarékos funkcióval. Állandómágneses szinkronmotorral szerelt, menetes csatlakozásra kialakított egység.
A MAGNA3 szivattyú – megbízható megoldás modern épületgépészeti rendszerekhez
A Grundfos Magna3 25-60 180 egy revolucionáris keringetőszivattyú, amely páratlan hatékonyságot, széles működési tartományt és beépített kommunikációs képességeket kínál. Nedvestengelyű szerkesztésének köszönhetően ideális fűtési és hűtési rendszerekbe, valamint középületekbe telepítésre. A szivattyú és motor egy kompakt egységet képez, amely karbantartást nem igényel, így az élettartam-költségek jelentősen csökkennek. Egyaránt alkalmazható új épületgépészeti projektekben és régi rendszerek korszerűsítésében.
Főbb jellemzők és specifikációk
- Motor és hajtás: 4 pólusú állandómágneses szinkronmotor, amely 30%-kal jobb hatásfokot biztosít a hagyományos aszinkron megoldásokhoz képest
- Beépített vezérlőelektronika: érintőképernyős vezérlő felület és beépített frekvenciaváltó a fordulatszám precíz szabályozásához
- Szenzorika: beépített nyomáskülönbség- és hőmérséklet távadó valós idejű monitorozáshoz
- Csatlakozás: G 1 1/2" menetes csatlakozás, 180 mm beépítési hossz, PN10 nyomásfokozat
- Kommunikáció: vezeték nélküli Grundfos GO távirányító, CIM modul csatlakozási lehetőség, digitális bemenet, relé kimenet és analóg bemenet (hőmennyiség méréshez)
- Szerkezeti anyagok: öntöttvas ház (EN-GJL-200), szénszállal erősített kompozit légrésbetétcső, rozsdamentes acél csapágy lemez és forgórész burkolat, alumínium ötvözet állórész
- Hőmérséklettartomány: -10 °C és +110 °C között alkalmazható folyadék, telepítéskor 0-40 °C ideális
- Energiahatékonyság: EEI: 0.19 érték, Grundfos Blueflux minősítés – rendkívül alacsony energiafogyasztás
Intelligens üzemeltetési funkciók
A Magna3 szivattyú fejlett beépített funkciókat kínál a rendszer optimális teljesítménye érdekében. Az AUTOADAPT automatikus beállítás funkcióval a szivattyú saját magát kalibrálná az adott rendszerhez. A FLOWADAPT és FLOWLIMIT funkciók (több mint egy szivattyú jellegzetesség) lehetővé teszik a fojtószelep nélküli üzemeltetést. Választható vezérlési módok közül: arányos nyomáskülönbség vezérlés, állandó nyomás vezérlés, állandó hőmérséklet vezérlés, állandó fordulatszámú üzemelés vagy minimum/maximum fordulatszámon üzemelés. Az automatikus éjszakai üzemmód további energiamegtakarítást biztosít, és a külső motorvédelem szükségessé válik. A szivattyú fűtési rendszerekben alkalmazva hőszigetelő burkolattal szerelhető (ikerszivattyúk kivételével).
Karbantartás, megbízhatóság és üzemeltetés
A Magna3 nedvestengelyű szerkesztésének (szivattyú és motor egy egységet alkot) köszönhetően tengelytömítés nem szükséges, és mindössze két tömítőgyűrű található a teljes egységben. A csapágyak kenését a szállított közeg végzi, így szinte nem szükséges karbantartás. A bilincses rögzítési technika lehetővé teszi a szivattyúfej átpozicionálását egyetlen csavar meglazításával. A léghűtéses elektronika és X4D védelmi osztály garantálja az hosszú élettartamot még nedves, párás környezetben is. Az F szigetelési osztály és CE, VDE, EAC minősítések a teljes körű biztonságot igazolják.
Műszaki paraméterek táblázata
| Folyadék jellemzői | |
|---|---|
| Folyadékhőmérséklet tartomány: | -10 °C ... +110 °C |
| Telepítési jellemzők | |
| Megengedett hőmérséklettartomány: | 0 °C ... 40 °C |
| Maximális üzemi nyomás: | 10 bar (PN10) |
| Csőcsatlakozás: | G 1 1/2" (menetes) |
| Beépítési hossz: | 180 mm |
| Elektromos adatok | |
| Teljesítmény (P1): | 9 W ... 91 W |
| Maximális áramfogyasztás: | 0,09 A ... 0,75 A |
| Névleges feszültség: | 1 × 230 V (egyfázisú) |
| Hálózati frekvencia: | 50 Hz |
| Szigetelési osztály: | F (110 °C) |
| Védettségi osztály (IEC 34-5): | X4D |
| Szerkezeti anyagok | |
| Szivattyúház: | Öntöttvas (EN-GJL-200 / ASTM A48-200B) |
| Járókerék: | PES 30% GF (erősített műanyag) |
| Egyéb jellemzők | |
| Energiahatékonysági index (EEI): | 0,19 |
| Nettó tömeg: | 4,81 kg |
| Össztömeg: | 5,27 kg |
| Szállítási méret: | 0,015 m³ |
| Minősítések: | CE, VDE, EAC |
| Jelölés: | Grundfos Blueflux (energiatakarékos) |
Gyakran feltett kérdések
Mire alkalmas a Magna3 25-60 szivattyú? Ez a keringetőszivattyú egyaránt használható fűtési és hűtési rendszerekben, középületekben, szállodákban, irodaházakban és lakóépületekben. A beépített vezérlőelektronika és intelligens funkciók új és régi rendszerek korszerűsítésére egyaránt ideálisak. Az alacsony energiafogyasztása és automatikus beállítási lehetőségei jelentős üzemeltetési költségeket takarítanak meg.
Milyen előnyei vannak az állandómágneses szinkronmotornak a hagyományos aszinkron motorhoz képest? Az állandómágneses szinkronmotor körülbelül 30%-kal magasabb hatásfokkal dolgozik, amely közvetlenül az energiafogyasztás csökkentésére és a működési költségek megtakarítására vezet. Ez az alapja a Magna3 Blueflux minősítésének, amely a legmagasabb energiahatékonysági szintet képviseli a piacon.
Garancia és szállítás
A Grundfos Magna3 25-60 180 PN10 szivattyú a gyártó teljes garanciájával szállított, amely az EU-ban 5 év garantiaidőt biztosít. A termék CE, VDE és EAC minősítéssel rendelkezik, így megfelelő az összes közösségi és nemzetközi követelménynek. Szállítása gondosan csomagolva, 0,015 m³-es szállítási méretben történik. Az alacsony nettó tömeg (4,81 kg) könnyű kezelhetőséget garantál a telepítés során. Javasoljuk, hogy a szivattyút mindig szakszerűen képzett technikus telepítse, hogy a teljes működési potenciál és a garancia érvényessége megmaradjon.
