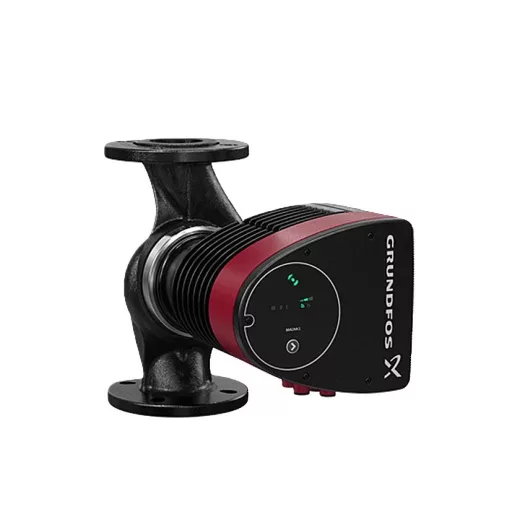

A Grundfos Magna3 40-120 F bemutatkozása
A Magna3 40-120 F egy nedvestengelyű keringetőszivattyú, amely a páratlan hatékonyság, a széles működési tartomány és a beépített kommunikációs képességeknek köszönhetően ideális megoldás nagy teljesítményű épületgépészeti rendszerekhez. A szivattyú egyaránt alkalmazható fűtési és hűtési rendszerekben, így kiváló választás új és meglévő rendszerek korszerűsítéséhez. Az állandómágneses szinkronmotor és beépített frekvenciaváltó garantálja a rendkívül magas energiahatékonyságot és alacsony üzemeltetési költségeket.
Főbb jellemzők és előnyök
- Beépített vezérlőelektronika és érintőképernyős kezelőfelület
- Állandómágneses szinkronmotor superior hatásfokkal
- CIM modul csatlakozási lehetőség a terepbusz kommunikációhoz
- Beépített nyomáskülönbség- és hőmérséklet érzékelő
- Öntöttvas ház (EN-GJL-250, ASTM A48-250B) szénszállal erősített kompozit légrésbetétcsővel
- Rozsdamentes acél csapágy lemez és forgórész burkolat
- Alumínium ötvözet állórész és léghűtéses elektronika
- Bilincses rögzítési technika – szivattyúfej átpozicionálható egyetlen csavar meglazításával
- Karbantartást nem igénylő konstrukció – minimális tömítőelemek, tengelytömítés nélküli
- Védelmi osztály: X4D – kiváló vízállóság és elektromos biztonság
Intelligens vezérlési funkciók és üzemeltetési lehetőségek
A Magna3 40-120 F fejlett integrált funkcióiknak köszönhetően rugalmasan alkalmazkodik a rendszer igényeihez. Az AUTOADAPT és FLOWADAPT funkciók biztosítják az automatikus optimalizációt, míg a FLOWLIMIT funkció szükségtelenné teszi a fojtószelep beépítését a rendszerben. A szivattyú arányos nyomáskülönbség vezérlésre, állandó nyomás és hőmérséklet vezérlésre is képes. Választható az állandó fordulatszámú üzemelés, valamint a minimum/maximum fordulatszámon történő működés. Az automatikus éjszakai üzemmód további energiamegtakarítást tesz lehetővé. A szállított közeg a csapágyak kenését biztosítja, külső motorvédelem nem szükséges.
Kommunikációs lehetőségek
A Magna3 40-120 F többféle kommunikációs csatornával rendelkezik:
- Vezeték nélküli Grundfos GO távirányító
- Terepbusz kommunikáció CIM modulon keresztül
- Digitális bemenet
- Relé kimenet
- Analóg bemenet hőmennyiség méréshez
Karbantartás és üzemeltetés
A Magna3 40-120 F negligible karbantartási igénye jelentősen csökkenti az élettartam-költségeket. A szivattyúban nincs tengelytömítés, és mindössze két tömítőgyűrű található a teljes egységben. A csapágyak kenését a szállított közeg biztosítja, így a komponens hosszú élettartamra tervezve. A folyadékhőmérséklet tartomány -10 °C és +110 °C között tehető meg, alkalmazható nagy hőmérséklet-ingadozásban is. Telepítési körülmények: 0-40 °C között. Az Energy Label szerint az EEI érték 0,18, amely a legmagasabb energiahatékonyság kategóriába sorolja.
Technikai paraméterek és műszaki adatok
Paraméter |
Érték |
|---|
Típus |
Nedvestengelyű keringetőszivattyú |
Csatlakozás |
Karimás (DIN standard), DN 40 |
Nyomásfokozat |
PN6/10 |
Beépítési hossz |
250 mm |
Maximális üzemi nyomás |
10 bar |
Folyadékhőmérséklet tartomány |
-10 °C ... +110 °C |
Megengedett hőmérséklettartomány (telepítés) |
0 °C ... 40 °C |
Szivattyúház anyaga |
Öntöttvas (EN-GJL-250, ASTM A48-250B) |
Járókerék anyaga |
PES 30% üvegszál erősítésű (PES 30%GF) |
Motor típusa |
4 pólusú állandómágneses szinkronmotor |
Teljesítmény (P1) |
17 W ... 440 W (beállítható) |
Maximális áramfogyasztás |
0,19 A ... 1,95 A |
Hálózati feszültség |
1 x 230 V |
Hálózati frekvencia |
50 Hz |
Szigetelési osztály |
F (110) |
Védettségi osztály (IEC 34-5) |
X4D |
Minősítés |
CE, VDE, EAC |
Energy Label (EEI) |
0,18 |
Nettó tömeg |
16,1 kg |
Össztömeg (szállítás) |
17,6 kg |
Szállítási csomag mérete |
0,04 m³ |
Cikkszám |
97924270 |
Gyakori kérdések
Alkalmazható-e a Magna3 40-120 F hűtési rendszerekben is?
Igen, teljes mértékben. A szivattyú egyaránt kiváló választás fűtési és hűtési rendszerekhez, így sok épületgépészeti projektben használható szállítási paraméterektől függetlenül.
Mennyire gazdaságos az üzemeltetése?
Az Energy Label szerinti 0,18 EEI érték az egyik legmagasabb energiahatékonyság-kategóriába sorolja. Az állandómágneses szinkronmotor és beépített frekvenciaváltó köszönhetően az energiafogyasztás 17-440 W között szabályozható, így a Magna3 minimális operating költséget biztosít. Külső motorvédelem nem szükséges, a karbantartási igény praktikusan nulla.
Garancia és szállítás
A Grundfos Magna3 40-120 F szériához az eredeti gyártónak megfelelő szavatosság és garancia jár. A szivattyú CE, VDE és EAC minősítéssel rendelkezik, mely garantálja az európai és nemzetközi biztonsági előírások teljes betartását. A szállítás megbízható csomagolásban történik, össztömege 17,6 kg. A Grundfos termékekre jellemzően kétéves gyártói garancia vonatkozik, valamint a Blueflux energia-hatékonyság címke garantálja az EU szabvány szerinti magas teljesítményt.
